一、產品概述
DTSY6717型電子式單相預付費電能表，采 用先進的專用集成電路設計，全自動表面貼 裝（SMT）生產工藝制造。電能表的線路設 計和元器件選擇以較大的環境允差為依據， 可保證整機長期穩定工作，高精度、高過載、 低功耗，可靠性能高。采用符合國際標準的 先進的智能IC卡技術實現預付費方式，內置磁 保持繼電器。通過控制繼電器實現控制負載 的通與斷，實現督促用戶先買電后用電的功能。
| 先繳費再用電 | 加密防盜安全性高 | 超負荷自動斷電 | 一表一卡 | 顯示剩余金額 | 清零無需斷電 |
主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能限制最大使用功率(由供電部門限定);一表一卡，?？▽Ｓ茫Эú皇щ?，補卡再用；電卡能雙向傳遞數據，能自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。該表供固定安裝在室內使用，適用于環境溫度不超過-20～+55℃,相對濕度不超過85%,且空氣中不含有腐蝕性氣體及避免塵砂、霉菌、昆蟲等影響。
產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。
二、型號規格技術參數
1、規格型號
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格(A) |
| DTSY6717 | 一級或二級 | 3×220/380 | 互感式：1.5(6) 直接式：5(20)、10(40)、15(60)、20(80)、30(100) |
2、主要技術參數
①基本誤差：
| 電流值 | |||
| 直接接通儀表 | 經互感器儀表 | 功率因素(COSφ) | 基本誤差(%) |
| 0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05In | 1 | ±1.5 |
| 0.1Ib≤I<Imax | 0.05In≤I<Imax | 1 | ±1.0 |
| 0.1Ib≤I<0.2Ib | 0.05In≤I<0.1In | 0.5(感性)0.8(容性) | ±1.5 |
| 0.2Ib≤I<Imax | 0.1In≤I<Imax | 0.5(感性)0.8(容性) | ±1.0 |
②電氣參數(參比條件):
| 起動電流 | 功 耗 | 潛 動 | 電壓范圍 | 工作溫度范圍 |
| 0.4 %Ib | 電壓線路功耗：≤2W和10VA,電流線路功耗：≤4.0VA | 具有邏輯防潛動電路 | 380V±10% | 環境溫度不超過-20～+55℃,相對濕度不超過85% |
三、產品功能特點
| 【計量功能】:可計量有功電能 |
【預付費功能】:先購電、后用電，徹底解決收費 |
| 【拉合閘功能】:能自動斷電警告用戶購電，電量為零時，自動拉閘斷電 |
| 【?？▽Ｓ谩?一表一卡，?？▽Ｓ?，失卡不失電，補卡再用 |
| 【插卡充值功能】:卡插在讀卡器上，在物業處充值即可 |
【可選物業版】:系統跟物業費掛鉤，可收取用戶物業管理 |
| 【報警功能】:IC插卡電表提示燈亮，常用的是沒有聲音報警，可按客戶要求定制聲音報警，聲音報警怕影響用戶正常休息。 |
| 【可強制斷電】:在不清零的前提下，可以插專用卡進行強制性斷電，再次插卡可恢復供電，原來電表里的資料都在，不用再給用戶重新制作用戶卡 |
| 【電流規格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |

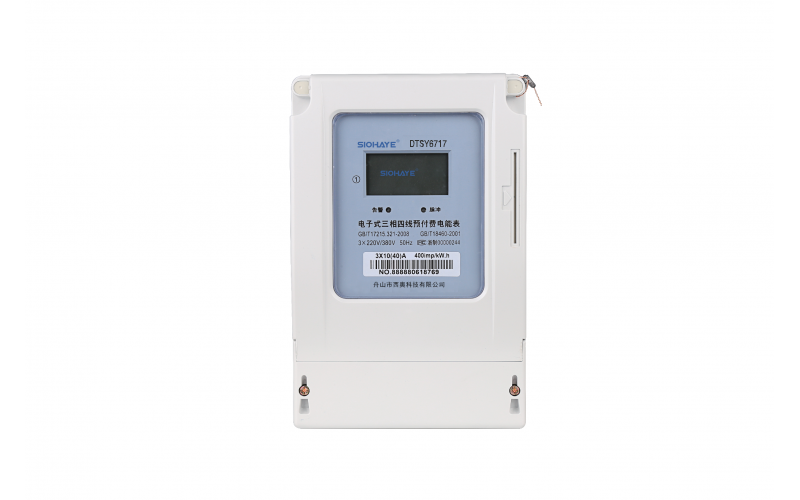

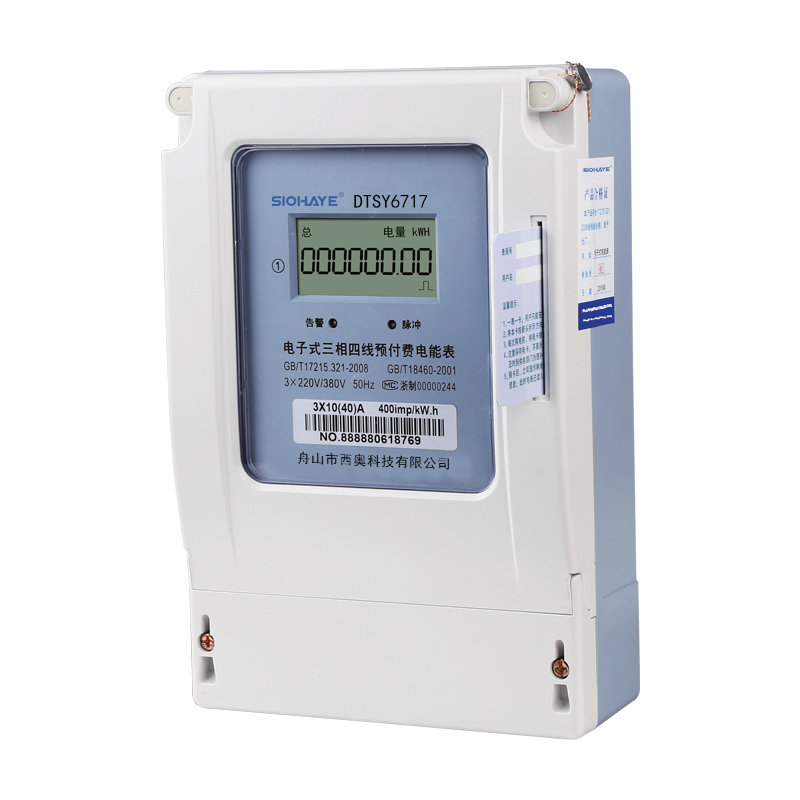

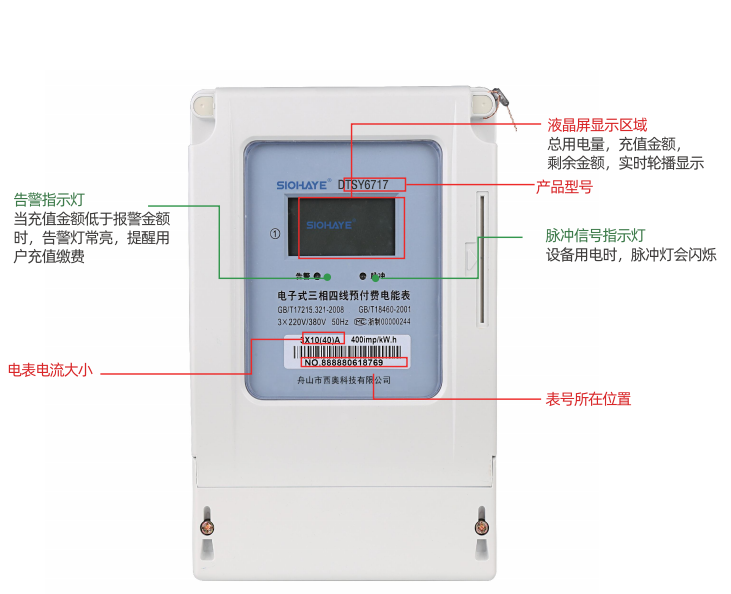

四、外觀圖
五、電表電流選擇
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒負載電機，電表功率或者電流需要放大3-4倍，否則電表過載會燒毀。
| 1.5(6)A 互感式電流多大，配多大電流互感器，適用功率3×220V電流互感器電流 |
| 5(20)A 直接式，適用功率13000W以下 |
| 10(40)A 直接式，適用功率26000W以下 |
| 15(60)A 直接式，適用功率39000W以下 |
| 20(80)A 直接式，適用功率52000w以下 |
| 30(100)A 直接式，適用功率66000W以下 |

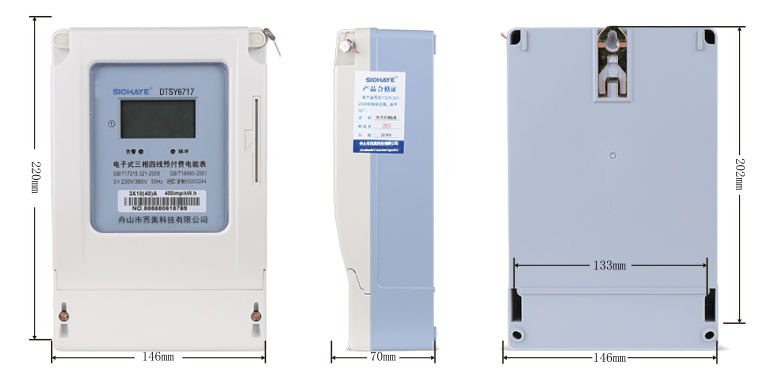

六、產品尺寸

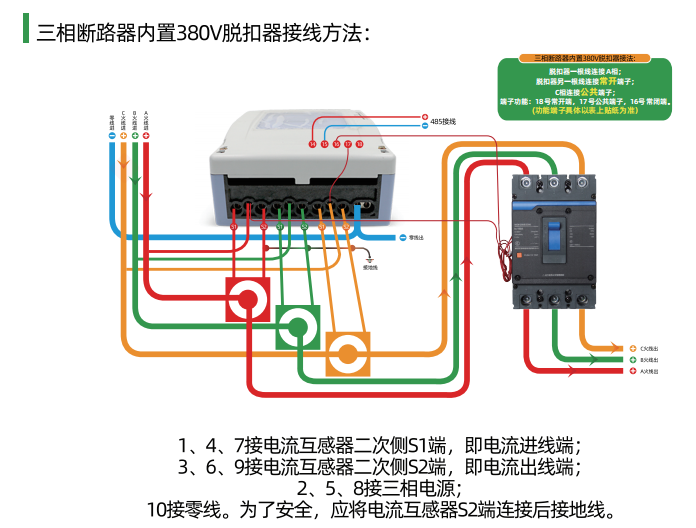

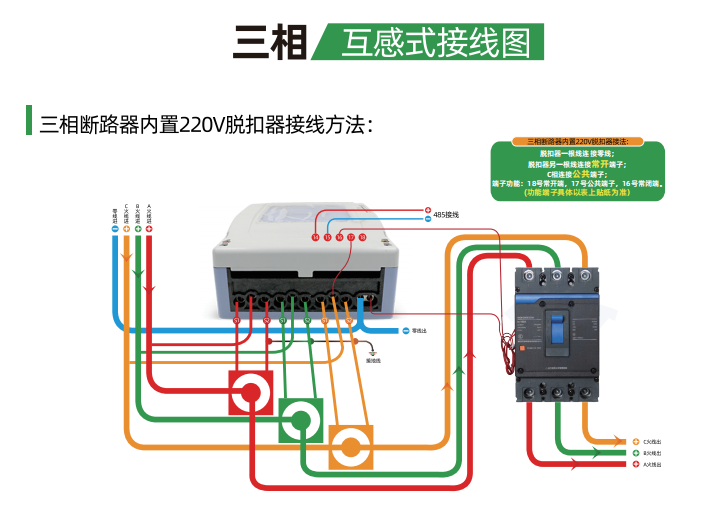

七、接線圖
