    1. SIO-D700T1

      SIO-D700T11. 簡介SIO-D700T1 DTU是由西奧推出的工業級的4G Cat1 DTU 。小巧、穩定、可靠。適合設備控制,狀態檢測,傳感器數據采集等通過4G網絡與服務器通訊的場景,特性如下:1) 支持直流8~90V寬電壓供電,支持電源防接反;2) 支持接觸放電±8KV,空氣放電±15KV;3) 工作環境為-35℃-75℃;4) 支持3路RS485;5) 支持1路ADC采集供電電壓;

      SIO-D700T1

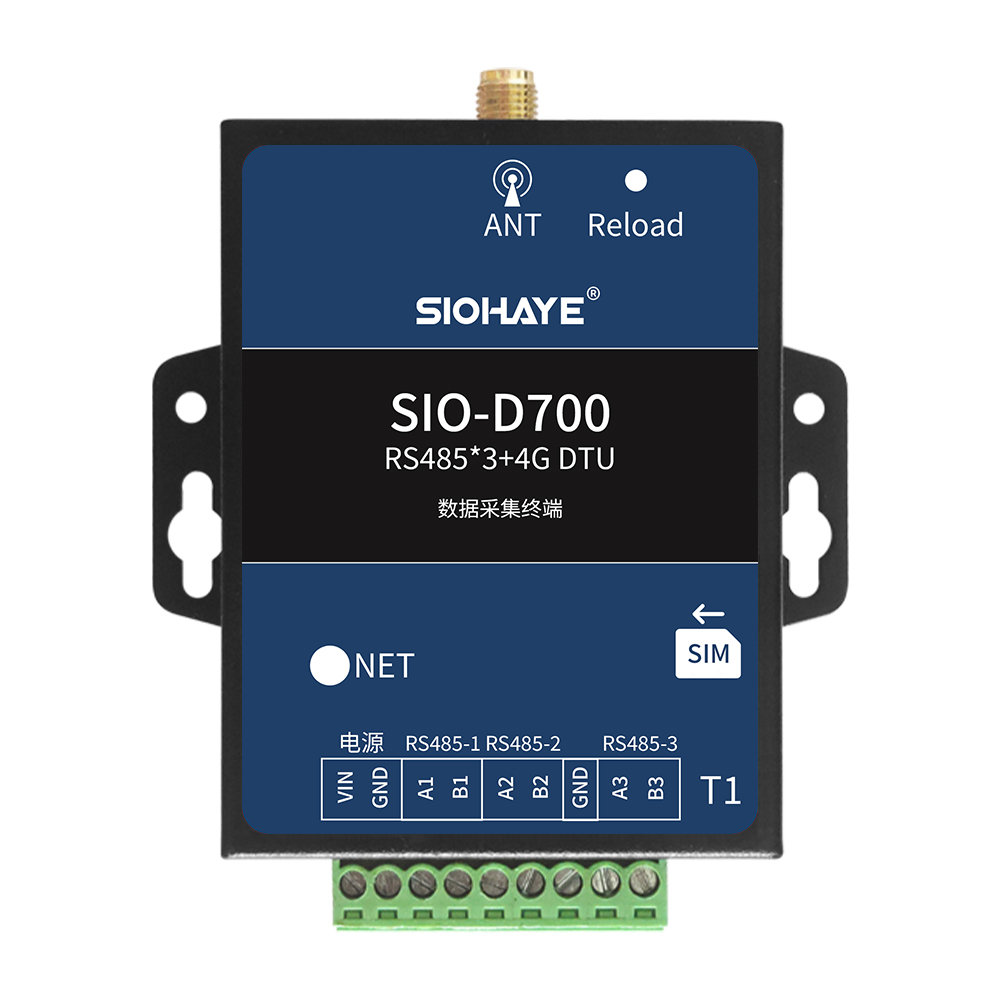

      1. 簡介

      圖片關鍵詞

      SIO-D700T1 DTU是由西奧推出的工業級的4G Cat1 DTU 。小巧、穩定、可靠。適合設備控制,狀態檢測,傳感器數據采集等通過4G網絡與服務器通訊的場景,特性如下:

      1) 支持直流8~90V寬電壓供電,支持電源防接反;

      2) 支持接觸放電±8KV,空氣放電±15KV;

      3) 工作環境為-35℃-75℃;

      4) 支持3路RS485;

      5) 支持1路ADC采集供電電壓;

      6) 支持西奧DTU透傳固件,支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT;

      7) 支持標簽logo定制服務;

      8) 支持二次開發定制。

      2. 硬件規格

      2.1. 硬件參數

      功能事項

      詳細說明

      4G模塊

      網絡標準

      Cat1 4G全網通,支持中國移動、聯通、電信

      網絡頻段

      LTE-FDD:B1/B3/B5/B8

      LTE-TDD:B34/B38/B39/B40/B41

      電源參數


      8~90V,10W電源,推薦10V以上電源

      自帶1路ADC采集供電電壓

      工作環境

      工作溫度

      -35℃ ~+75℃

      工作濕度

      5%~95%RH(無凝露)

      RS485串口

      3路

      1200-230400;數據位:8 ;停止位:1、2;校驗位:奇、偶、無校驗

      ADC

      1路

      只支持供電電壓采集

      尺寸


      86*72*20mm

      安裝方式


      M3螺絲安裝

      2.2. 硬件資源介紹

      圖片關鍵詞

      編號

      標識

      功能

      說明

      1

      VIN/GND

      電源

      VIN電源正極,GND電源負極

      范圍8~90V,10W電源

      自帶1路ADC采集供電電壓

      A1/B1

      RS485

      RS4851

      A2/B2

      RS485

      RS4852

      GND



      A3/B3

      RS485

      RS4853

      2

      NET


      NET LED 系統狀態指示燈

      3

      外置SIM卡


      自彈SIM卡,中卡,方向缺口朝外

      支持貼片卡,默認沒貼

      4

      Reload


      長按7秒,恢復出廠設置

      注意USB和BOOT放到內部,如果需要二次開發和日志調試需要拆開外殼。

      2.3. 硬件尺寸

      1. 外殼尺寸

      圖片關鍵詞

      3. LED狀態描述

      指示意義

      現象

      備注

      SIM卡不識別

      NET LED 5000ms亮 5000ms滅


      SIM卡正常,但注冊不了網絡

      NET LED 100ms閃爍


      注冊網絡成功,但沒連上服務器

      NET LED 500ms慢閃

      沒有任何通道鏈接服務器

      成功連上服務器

      NET LED 1000ms慢閃

      至少有一個通道鏈接服務器成功

      4. 測試硬件連接方法

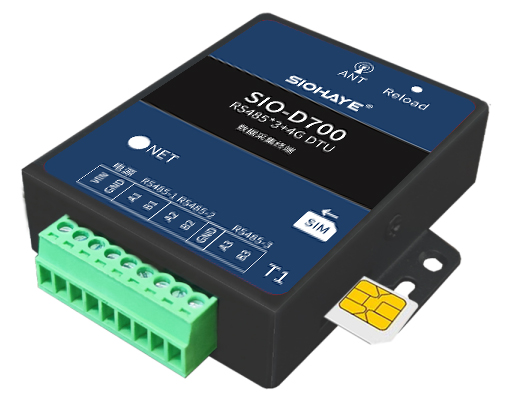

      4.1. SIM卡安裝方向

      圖片關鍵詞
