一、產品概述
LXSY型485遠傳預付費水表是針對日常用水的實際需要，自行研制的一款便于遠程抄表及控制的遠傳有線閥控水表。它采用M-bus通訊接口，實現水表用水量的遠程直讀，有效的避免了管理部門上門抄表的人力工作。方便管理部門對遠傳有線閥控水表的用水情況進行控制，使得遠程抄表及控制變得更快捷、可靠、在節約人力、物力和財力的同時，有效地提高生產力。
主要特點：?jiǎn)纹瑱C(jī)采用高可靠性設計，運行穩定。獨有防氣泡工藝，抄讀數據成功率高。不受外界強磁攻擊，抗干擾性能極強。全密封設計，防水性能好。日常工作無需供電，使用壽命長。遠傳水表采用絕對編碼方式和M-BUS通訊方式，信號傳輸穩定，無需外接電源通讀時需要的電流直接由M-BUS總線提供，抄表方式快捷，數據更準確、可靠。遠傳遠控水表，可通過系統軟件實現預付費功能，開/關閥操作。
本遠傳有線閥控水表，符合《封閉式管道中水流量的測量飲用冷水和熱水水表》GB/T778---2007、《飲用水冷水水表安全規則》CJ266---2008、《冷水水表檢定規程》JG1162---2009、《住宅遠傳抄表系統》JG/T162---2009、《戶用計量?jī)x表數據傳輸技術條件》C/T188---2004、《電子直讀式水表》CJ/T383---2011、《電子遠傳水表》C]/T224---2012或《多功能電能表通信協議》DL/T645---1997的要求，也可根據客戶需求定制通信協議。
二、型號規格技術參數
1、主要技術指標
公稱口徑 DN（mm） | 計量等級 | 過載流量Q4 m3/h | 常用流量Q3 m3/h | 分界流量Q2 m3/h | 最小流量Q1 m3/h | 最大讀數(mm) |
| 15 | 2級 | 3.0 | 2.5 | 0.05 | 0.03 | 99999.9 |
| 20 | 2級 | 5.0 | 4.0 | 0.08 | 0.05 | |
| 25 | 2級 | 8.0 | 6.3 | 0.13 | 0.08 |
最大允許誤差：
—-從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為±5%
—-從包括分解流量在內到包括最大流量的高區中的最大允許誤差冷水水表為±2%,熱水水表為±3%。
2、主要尺寸參數
公稱口徑DN(mm) | 長度L(mm) | 寬度 L(mm) | 高度L(mm) | 螺紋D | 連接螺紋長度 Amin Bmin | |
| 15 | 165 | 92 | 114 | G?B | 10 | 12 |
| 20 | 194 | 92 | 114 | G1B | 12 | 14 |
| 25 | 225 | 92 | 114 | G?B | 12 | 16 |
3、電氣參數
| 工作電源： | DC3V(M-BUS接口) |
| 工作環境： | 溫度0.1℃至+45℃(冷水)、0.1℃至90℃(熱水)濕度：0至95%RH |
| 通信接口方式： | M-BUS總線接口 |
| 通訊： | 2400bps |
| 故障保護： | 針對總線開路、短路、空閑等故障保護 |
| 采集器最大距離： | 表到數據采集器最大距離：≤500m |
| 通訊規約： | CJ/T188---2004協議 |
| 采集器帶載： | 采集器正常帶載水表為60塊水表 |
| 采集器信號傳輸： | 采集器采用4G移動網絡信號傳輸穩定快速，無需集中器 |
| 水表承壓： | 水表可在1.8MPa承受20min的水壓強度，無泄露及損壞 |
| 水表工藝： | 遠傳有線閥控水表(基表殼為銅質，含銅量≥59%,含鉛量0.004mg/L滿足規范要求)表殼已做防銹 處理，符合CMA/WM778《小口徑飲用水冷水表表殼技術規范》,表罩為鑄造鉛黃銅， 水表玻璃為鋼化玻璃，生產玻璃符合JB/T8480標準，接管螺母為鑄造鉛黃銅，符合GB/T1176標準 |
| 電源內置鋰電池： | 可更換內置鋰電池，3V容量2.5AH(市場通用電池尺寸及外形),每月通訊1次可堅持3-5年以上 |
三、產品功能特點
| 【計量功能】:水表可計量單向、非脈沖水流。 |
| 【預存水費功能】:先充值后用水、解決收費難問題。 |
| 【開關閥功能】:欠費自動關閥斷水、充值自動開閥、手動遠程開關閥。 |
| 【集抄管理系統功能】:可使用PC機通過485通訊的方式對水表進行表號設置、讀寫用量等功能。 |
| 【保護功能】:有磁場干擾時自動關閥、電池電壓較低時自動關閥。 |
| 【電池缺電提醒功能】:水表液晶屏顯示兩級低電壓報警，一級電壓時提醒用戶聯系管理部門更換電池，可繼續使用三天，三天后閥門鎖死。表內數據實時儲存，更換電池不會損壞表內數據。 |
| 【用水量顯示】:不改變機械計量顯示部分，電子與機械部分誤差率讀數小于萬分之一。電子部分不妨礙機械裝置讀數，同時不影響水表的檢定。 |
| 【水表采集器移動網絡傳輸】:使用4G移動網絡，與系統后臺數據傳輸。 |
| 【安裝方便】:與普通基表安裝方式一樣，不改變現有水表安裝習慣。 |
| 【手機充值繳費】:手機支付寶、微信都可支付繳費 |
| 【手機短信通知】:余額低于報警值，系統會發給用戶催繳短信；充值成功，手機短信通知。 |

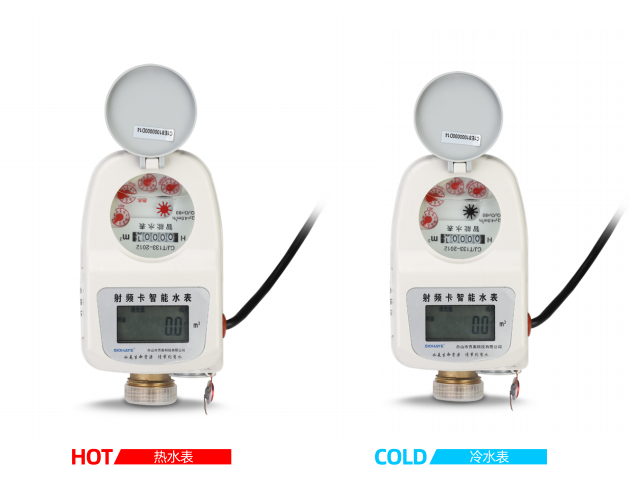

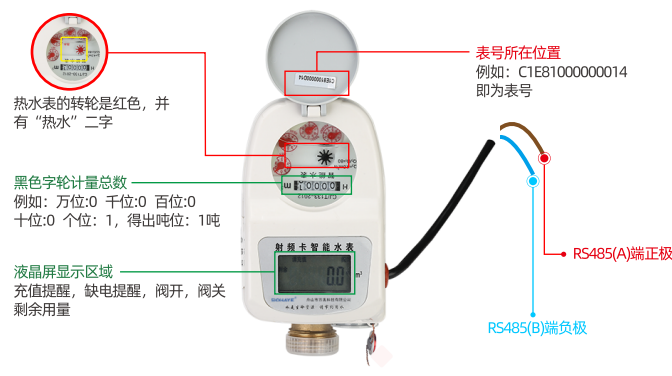

四、外觀圖

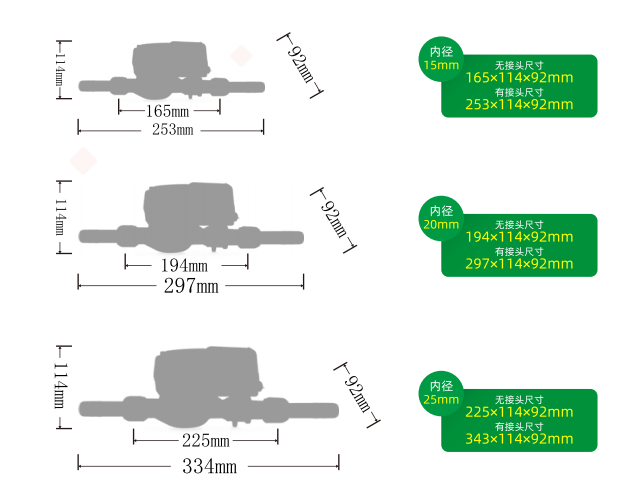

五、產品尺寸圖

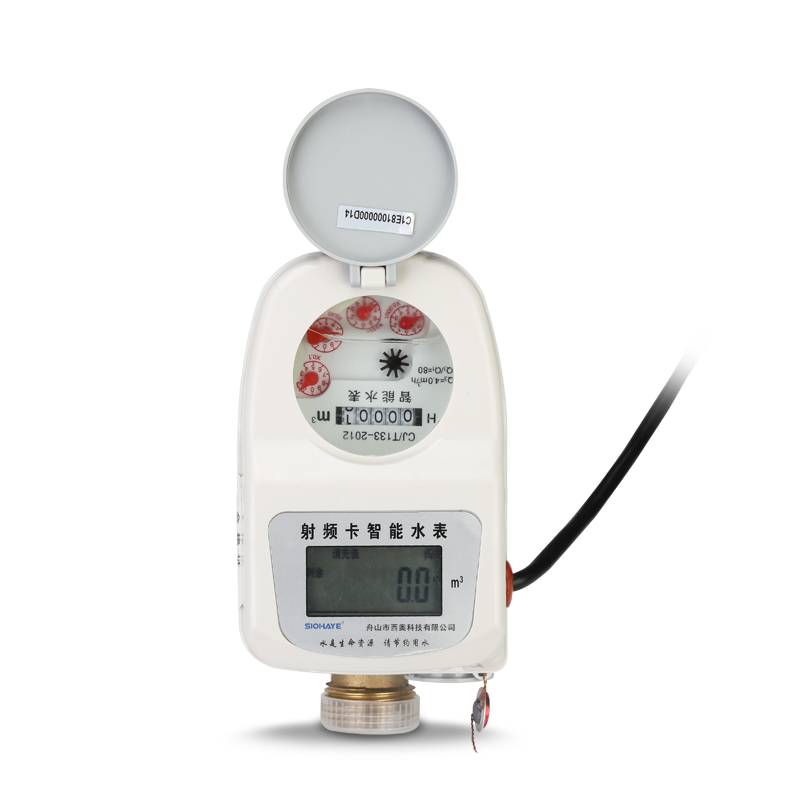

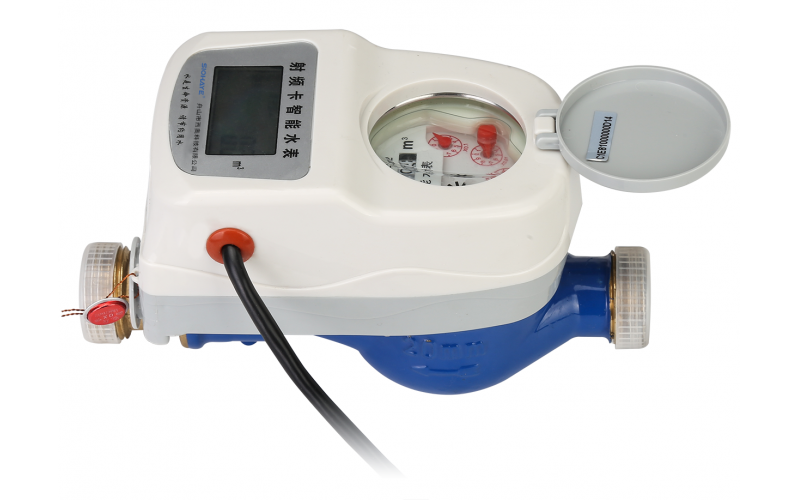

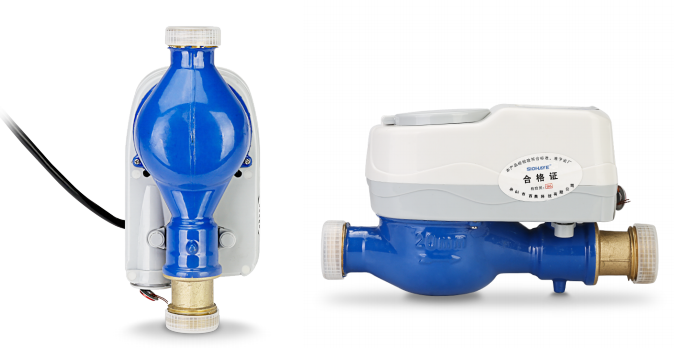

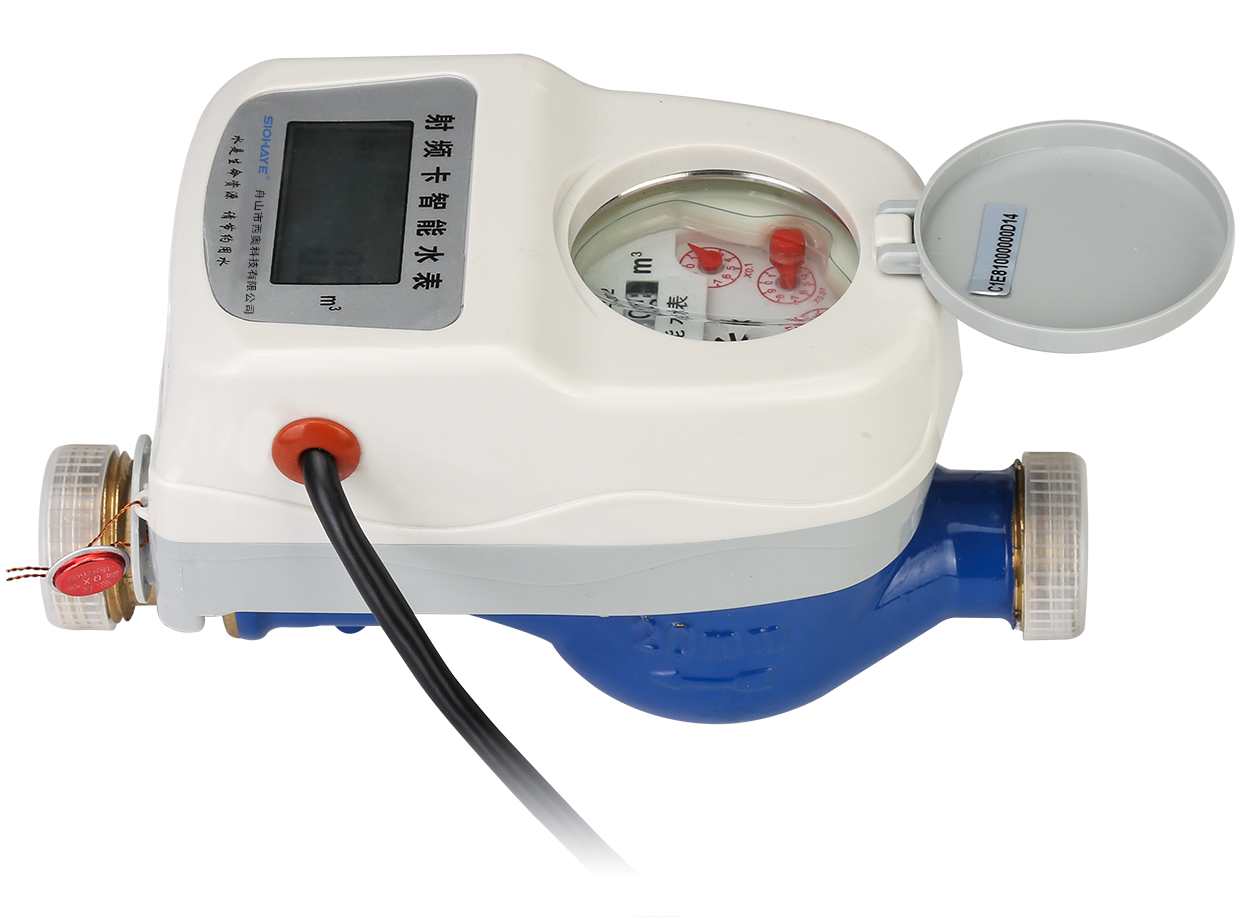

六、多角度立體展現圖

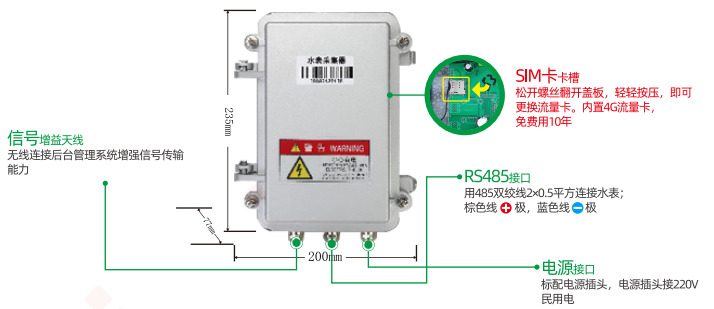

七、4G水表采集器介紹
八、4G水表采集器剖析
九、采集器參數
| 工作電壓 | 工作溫度 | 頻率范圍 | 功耗 | 工作濕度 | 外形尺寸 | 傳輸接口 |
| AC220V±20% | -40℃～+75℃ | 50Hz±5% | ≤5W | ≤95% | 235mm(長)×200mm(寬)×77mm(厚) | 下行1路RS-485、上行1路4G通信 |
