4G模塊

網絡標準

Cat1 全球通 4G+2G

網絡頻段

LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/B20/

B25/B26/B28/B66

LTE-TDD:B38/B40/B41

GSM:850/900/1800/1900

電源參數

5~36V，10W電源，推薦5V以上電源

工作環境

工作溫度

-35℃ ~+75℃

工作濕度

5%~95%RH(無凝露)

TTL串口參數

數量

1路

電平

兼容3.3V、5V串口電平

參數

1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗

ADC

1路

ADC采集范圍0~36V電壓

數字量輸入

1路

高電平輸入觸發，2~36V電壓

復位輸入

高電平輸入復位，3.3~36V電壓

尺寸

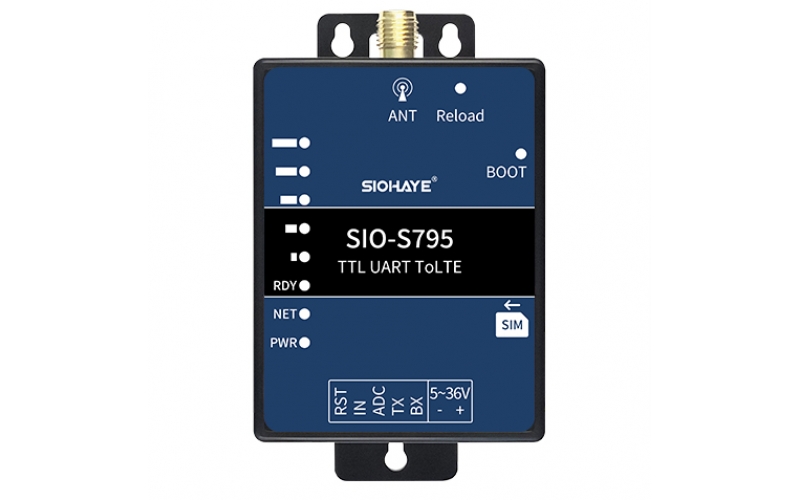

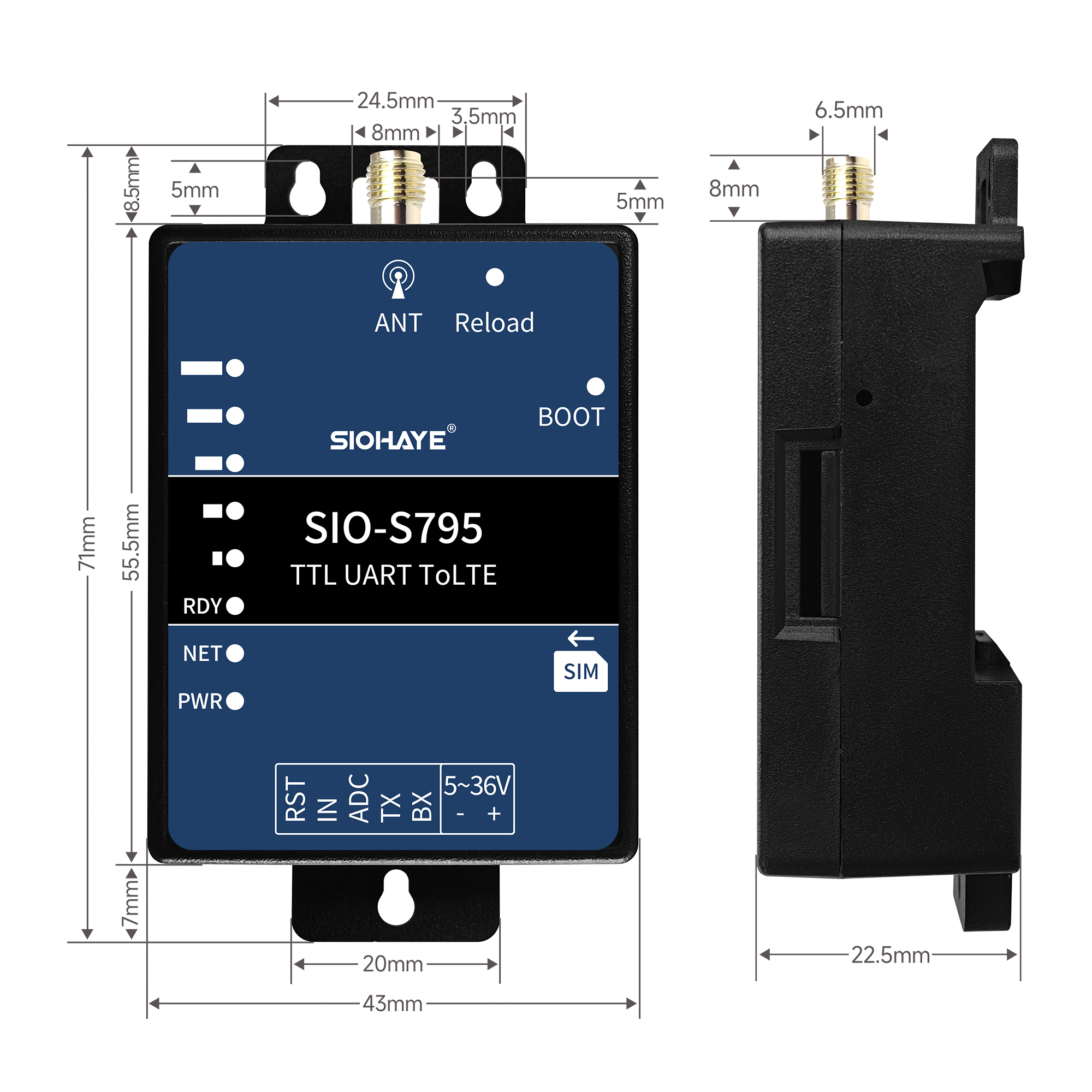

71*43*22mm

安裝方式

35mm導軌安裝和M3螺絲安裝

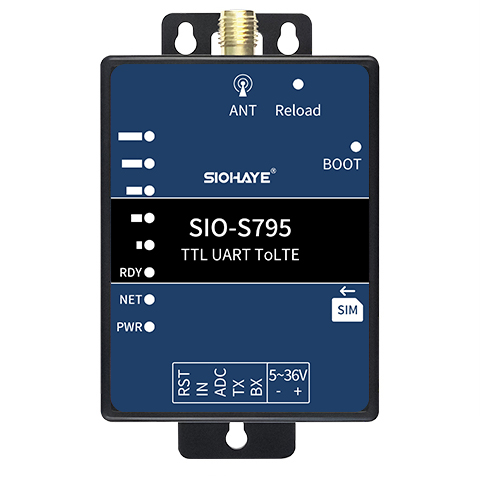

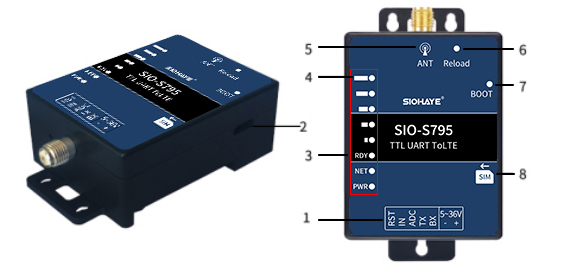

1

+ -

供電電源

+標識電源正極(VIN)

-標識電源負極(GND)

5~36V 電壓，10W電源，推薦12V電源

RX/TX

TTL 串口

TTL 串口，兼容3.3V電平和5V電平

ADC

模擬電壓采集

外部輸入范圍0~36V，一般用于檢查精度要求不高的場景，比如檢查電池電壓

IN

數字量輸入

外部輸入范圍0~1V為低電平，2~36V是高電平

RST

復位管腳

高電平復位。支持3.3~36V 電壓

2

USB

Mico USB

用于下載程序、調試設備，不供電

3

PWR

電源指示燈

供電正常常亮(注意只接USB也會昏暗的常亮，是沒供電的)

NET

DTU狀態指示燈，具體看系統指示功能描述

RDY

DTU狀態指示燈，具體看系統指示功能描述

4

信號燈

5顆信號強度指示燈，具體看信號強度等級說明

5

天線

SMA接口天線

6

Reload

恢復出廠設置按鍵

長按7秒，清除全部參數，恢復出廠設置

7

BOOT

配合USB，進入強制升級模式，用于升級固件

8

SIM卡

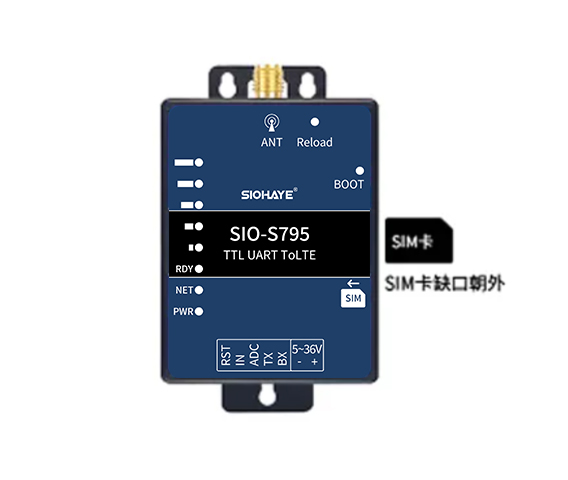

自彈SIM卡，中卡。注意SIM卡方向缺口朝外

SIM卡不識別

NET LED 和RDY/STA LED 5000ms亮 5000ms滅

SIM卡正常，但注冊不了網絡

NET LED 100ms閃爍,RDY/STA LED 熄滅

注冊網絡成功，但沒連上服務器

NET LED 500ms慢閃,RDY/STA LED熄滅

沒有任何通道鏈接服務器

成功連上服務器

NET LED 1000ms慢閃,RDY/STA LED常亮

至少有一個通道鏈接服務器成功

5

26~31

極強

4

21~25

強

3

17~20

一般

2

12~16

差（不能穩定通信）

1

6~11

很差（不能穩定通信）

0

<6

不能通信
