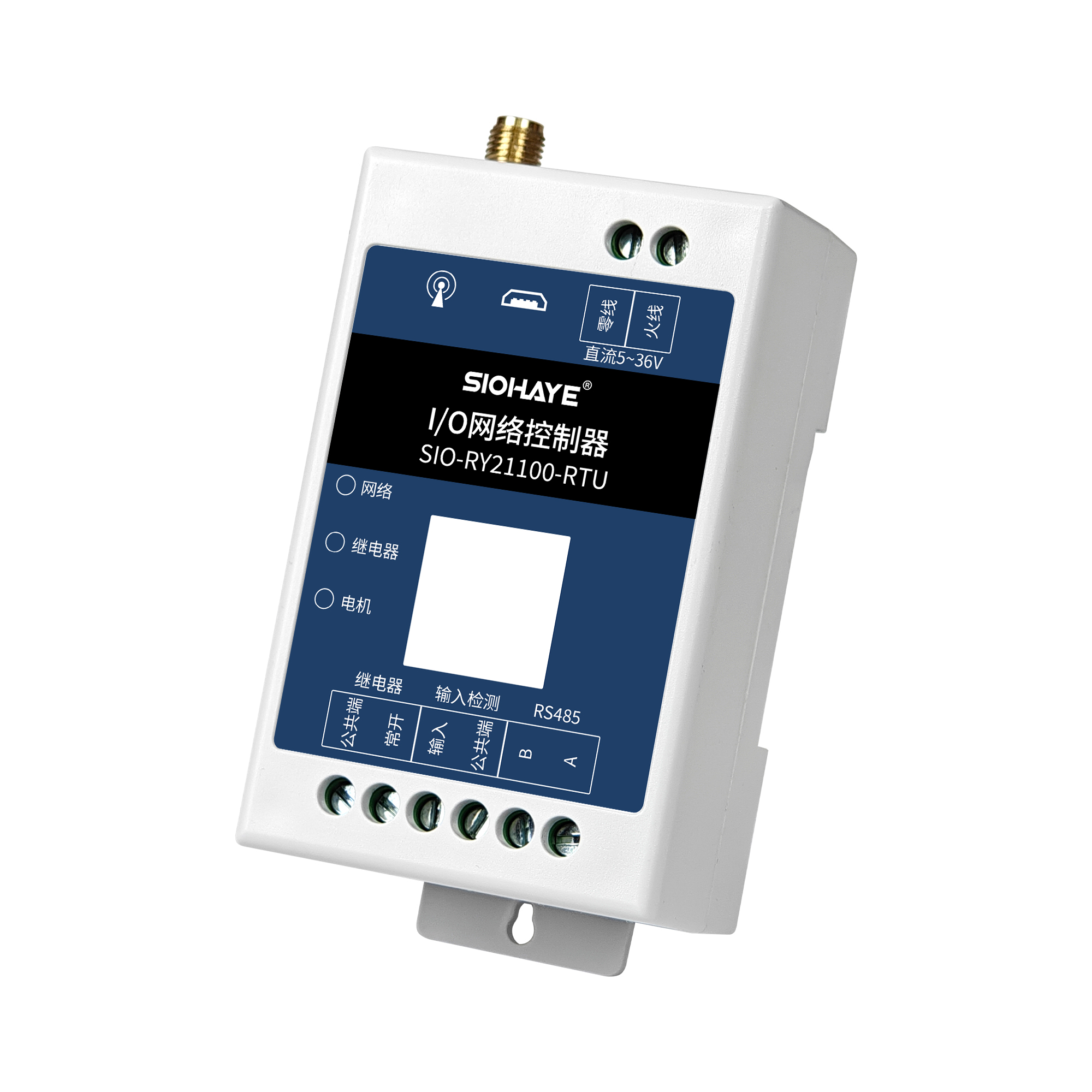

SIO-RY21100-RTU
1. 簡介
SIO-RY21100 RTU版本適合設備控制，狀態檢測等通過4G網絡與服務器通訊的場景，具體功能特點如下。
1) 支持寬輸入電壓范圍5~36V；
2) 支持接觸放電±8KV，空氣放電±15KV；
3) 工作環境為-35℃~75℃；
4) 支持1路濕節點輸入檢測；
5) 支持1路270V/10A繼電器控制；
6) 支持1路RS485串口通訊；
7) 支持1路ADC，可以直接采集供電電源電壓；
8) 支持硬件看門狗，運行穩定不死機；
9)支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
10)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
2. 產品規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5~36VDC，10W電源 | |
ADC | 1路，與供電電源并聯，只能采集供電電壓 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
輸入 | 1路 | 光耦隔離，高電平觸發 |
輸出 | 1路 | 繼電器，270VAC 10A/30VDC 5A |
RS485串口 | 1路RS485串口通訊 | |
硬件看門狗 | 支持 | 外部硬件看門狗 |
尺寸 | 77*48*32mm | |
安裝方式 | 35mm導軌+螺絲定位孔 | |

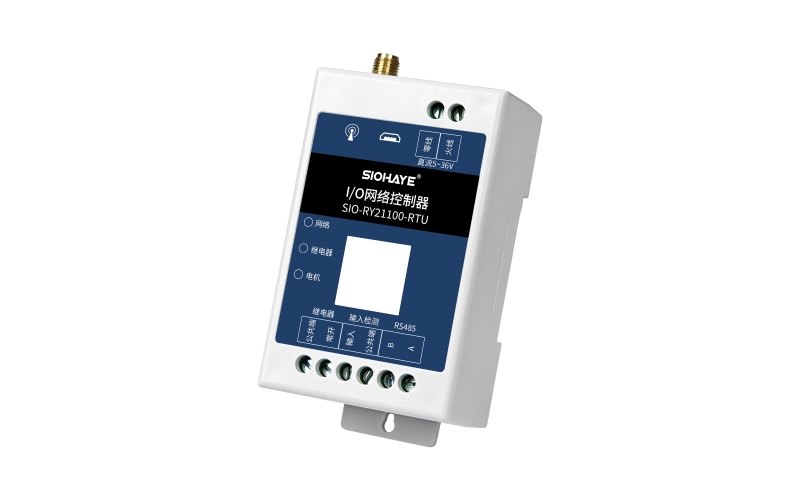

2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | VIN GND | 供電電源 | 5~36VDC(直流)，10W電源，推薦12V 1A電源 可以使用ADC采集供電電壓 |
2 | A B | RS485 | A接A，B接B |
3 | IN COM1 | 雙向光耦輸入 | IN接高電平，COM接GND，觸發 IN接低電平，COM接高電平，觸發 接入范圍 5- 36V |
4 | COM NO | 2PIN繼電器 | 270VAC 10A/30VDC 5A |
5 | OUT | 繼電器指示燈 | 繼電器開點亮 |
6 | NET LED | 系統指示燈 | |
7 | BOOT | 與USB配合用來升級 | |
8 | Reload | 長按7秒，恢復出廠設置 | |
9 | 4G天線 | SMA接口 | |
10 | USB | 固件升級或調試日志 | |
11 | 內置SIM卡 | 貼片卡 | |
12 | 外置SIM卡 | 直插自彈卡槽，小卡 |
2.3. 硬件尺寸

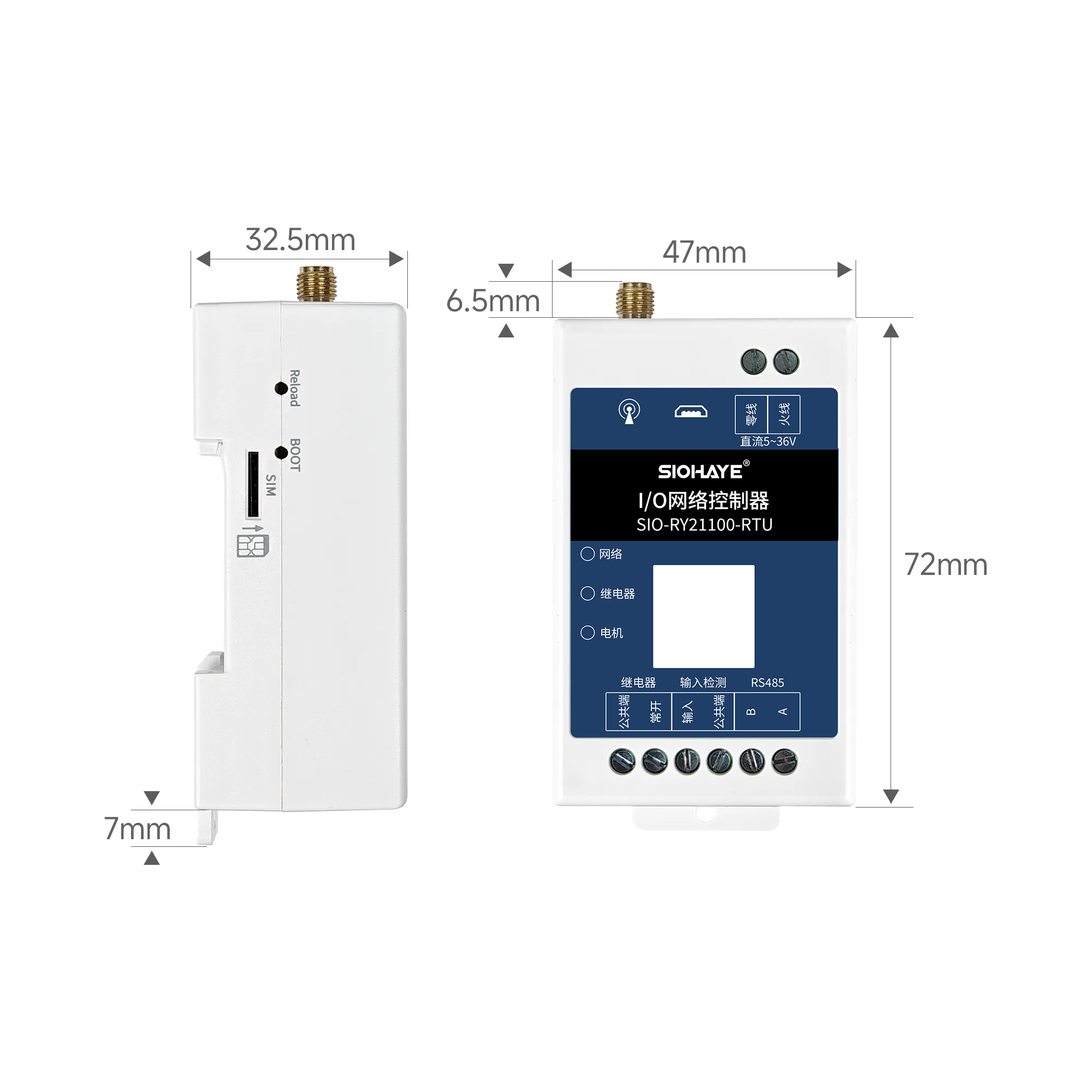

外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
