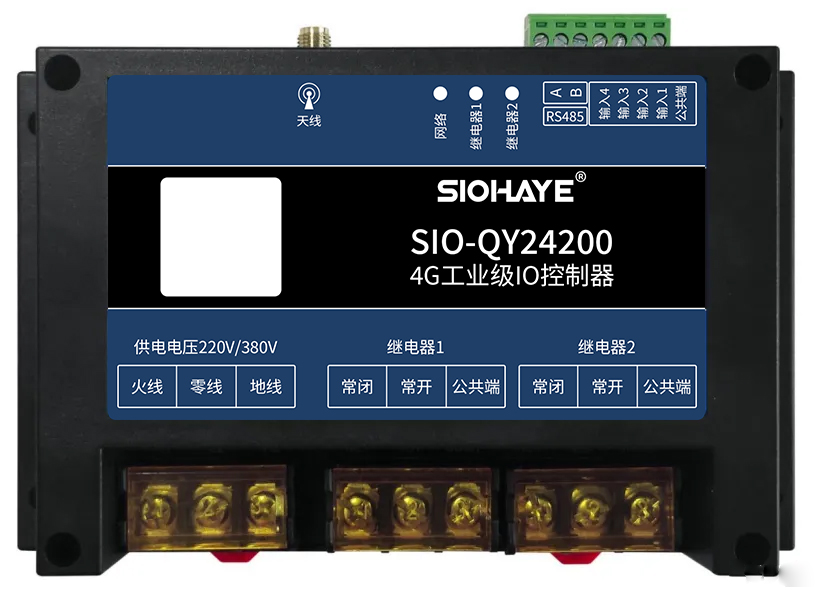

SIO-QY24200
1. 簡介
SIO-QY24200版本適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，具體功能特點如下。
1) 支持220V/380V供電（85~528VAC/100~745VDC)；
2) 支持導軌安裝和定位孔安裝，外殼阻燃材料；
3) 支持接觸放電±8KV，空氣放電±15KV；
4) 工作環境為-35℃~75℃；
5) 支持2路220AVC 30A/30DVC 30A繼電器控制；
6) 支持4路干接點開關量輸入檢測；
7) 支持1路RS485；
8) 支持硬件看門狗，運行穩定不死機；
10)支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
11)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
12)支持給用戶設備進行固件升級。
2. 產品規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 220V/380V供電（85~528VAC/100~745VDC) | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS485串口 | 1路 | 1200-230400；數據位:8、7 ；停止位：1、2；校驗位：奇、偶、無校驗 |
輸入 | 4路 | 光耦隔離，干接點輸入 |
輸出 | 2路 | 220AVC 30A/30DVC 30A，繼電器 |
硬件看門狗 | 支持 | 外部硬件看門狗 |
尺寸 | 145*90*40mm | |
安裝方式 | 35mm導軌安裝和M3螺絲安裝 | |

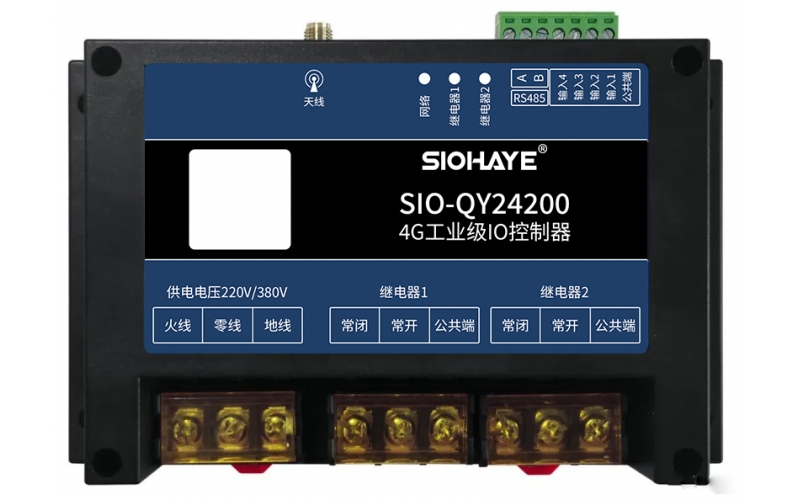

2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | L1 L2 PE | 220V/380V供電 | 220V 供電L1 L2 分別接火線，零線 380V 供電 L1 L2 可以接任意火線或零線 PE 接大地 |
2 | NO/COM/NC | 繼電器 | 默認COM（公共端）與NC(常閉)導通/打開后COM與NO（常開）導通 220AVC 30A /30DVC 30A |
3 | SPK+/SPK- | 喇叭 | 直接驅動4歐2W喇叭(需要二次開發) |
4 | IN1/IN2/IN3/IN4/COM | 干接點輸入 | COM與IN1、IN2 導通，觸發輸入; COM的電壓等于輸入電壓 |
5 | A/B | RS485串口 | RS485串口 |
6 | OUT1/OUT2 | 繼電器狀態指示燈，打開繼電器LED點亮 | |
7 | NET | 系統指示燈 | |
8 | Reload | 長按7秒，恢復出廠設置 | |
9 | BOOT | 與USB配合用來升級 | |
10 | USB | 固件升級或調試日志 | |
11 | ４G天線 | SMA接口 | |
12 | 外置SIM卡 | 翻蓋卡槽，中卡，優先使用 | |
13 | 內置SIM卡 | 無外置卡的時候使用 |
2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
