SIO-SW2001-16-RTU
1. 簡介
SIO-SW2001-16 RTU版本適合設備控制，狀態檢測等通過4G網絡與服務器通訊的場景，具體功能特點如下。
1) 支持220V電壓供電；
2) 支持接觸放電±8KV，空氣放電±15KV；
3) 工作環境為-35℃~75℃；
4) 支持1路繼電器控制，繼電器打開可以直接輸出供電220V電壓；
5) 支持1路內部輸入，用于繼電器輸出檢查，光耦默認為1，有220V輸出為0；
6) 支持硬件看門狗，運行穩定不死機；
7)支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
8)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
2. 產品規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 交流220V | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
輸入 | 1路 | 繼電器輸出檢測，默認為1，有220V輸出為0 |
輸出 | 1路 | 繼電器，打開輸出220V |
TTL | 1路 | 產測串口，3.3V電平 |
硬件看門狗 | 支持 | 外部硬件看門狗 |
尺寸 | 84*40*25mm | |
安裝方式 | 3mm螺絲定位孔 | |
2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | 紅 黑 | 供電電源 | 220V交流供電，紅接火線 黑接零線 |
2 | 內置SIM卡 | 貼片卡 | |
3 | 紅 黑 | 繼電器 | 打開輸出供電電壓，紅為火線 黑為零線，最大16A (可以用輸入1獲取繼電器狀態，默認為1，有220V輸出為0) |
4 | NET LED | 系統指示燈 | |
5 | OUT LED | 繼電器指示燈，繼電器打開點亮 | |
6 | VB DM DP GND | USB，VB正，GND負，固件升級或調試日志 | |
7 | B EXT | BOOT按鍵，與USB配合用來升級 | |
8 | G TX RX | TTL產測串口，3.3V電平 | |
9 | 4G天線 |
2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
4. 測試硬件連接方法

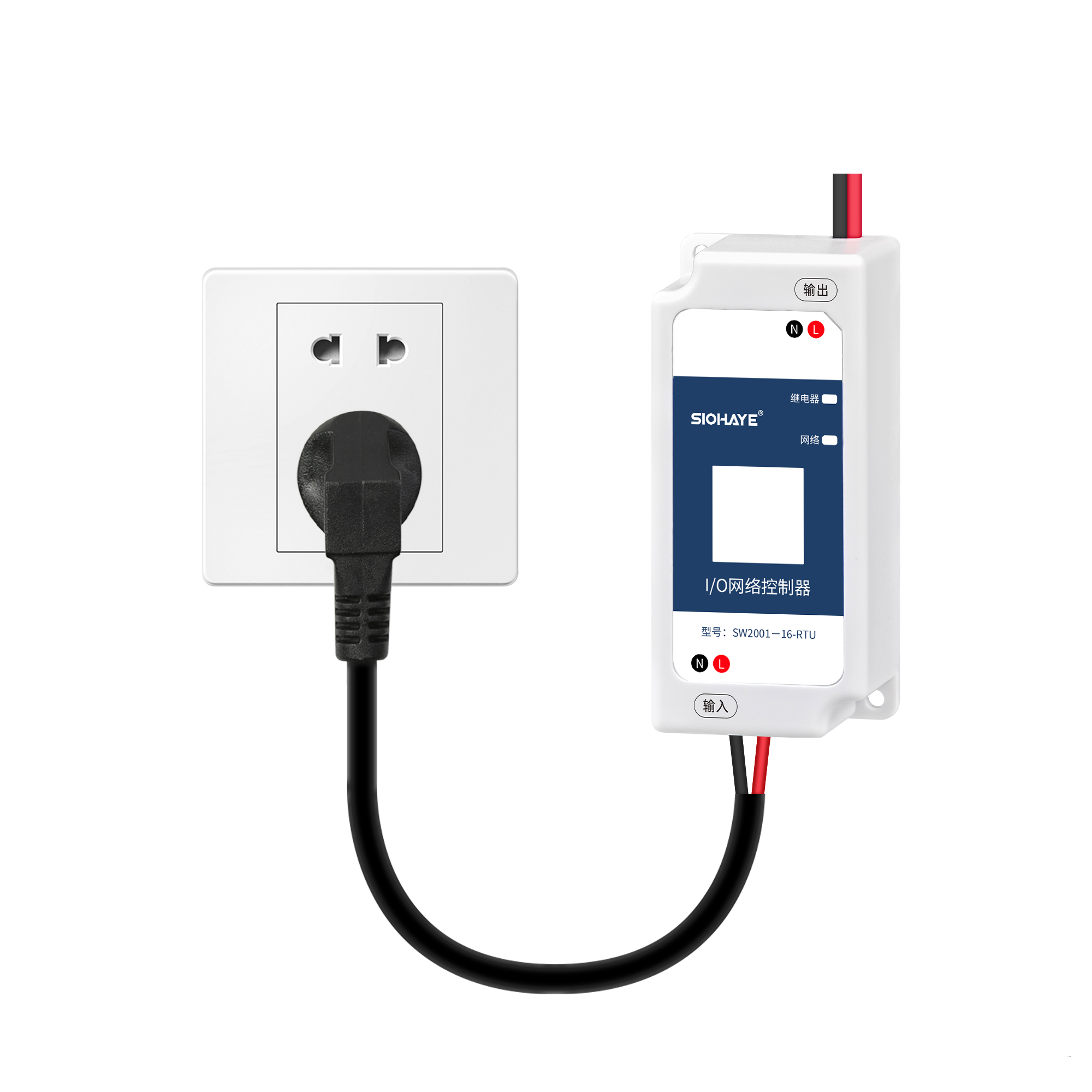

模塊220V供電，用測試服務器測試。
