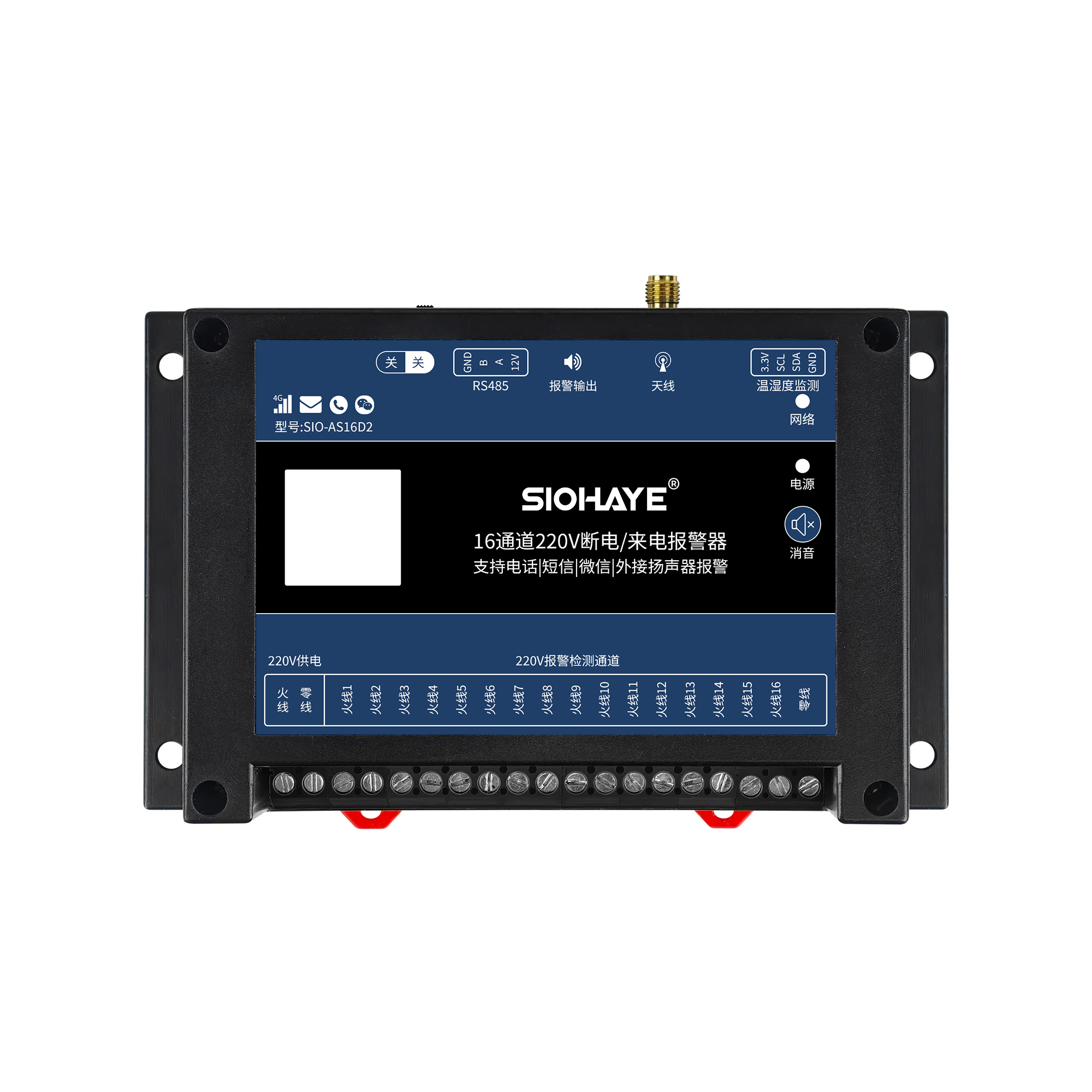

SIO-AS16D2
1. 產品簡介
SIO-AS16D2 是本公司自主研發的 220VAC 斷電來電 或 380V 缺相報警器，支持微信、電話、短信多種報警方式，能夠及時的監控用戶系統的實時運行情況，及時發現潛在的異常情況，避免造成不必要的損失。
本產品僅可作為輔助類產品使用，不可作為用戶絕對依賴品使用，不保證 100%可靠，用戶還需要對自己設備負有監管責任，設備工作中（包括不限于地震、火災、洪水、反恐、疫情、電信運營商政策、政府政策、當?shù)剡\營商基站網絡維護或故障不可用等）不可控因素都會影響設備正常工作，對此產生的后果廠家不對此承擔任何負責。
功能特點:
支持 220VAC 或 380VAC 交流電供電；
支持導軌安裝和定位孔安裝，外殼阻燃材料；
支持接觸放電±8KV，空氣放電±15KV；
工作環境為 -20℃~60℃；
支持設備供電斷電、來電報警提醒功能；
支持 380VAC 缺相檢測，三相四線支持 5路, 三相三線支持 1路；
支持 16 路 220VAC 交流電斷電來電報警檢測；
支持 1 路溫濕度檢測，支持溫濕度報警；
支持外接 1 路 12V 報警高音喇叭輸出；
支持多種報警方式（微信、電話、短信）；
支持多種報警次數設置（無限報警、1 次報警、2 次報警、3 次報警）；
支持多人同時接收報警信息，最大支持 10 個聯系人；
支持多種 SMA 接口的外置天線，信號不好的地方也能用；
支持標簽 logo 定制服務；
支持二次開發定制。

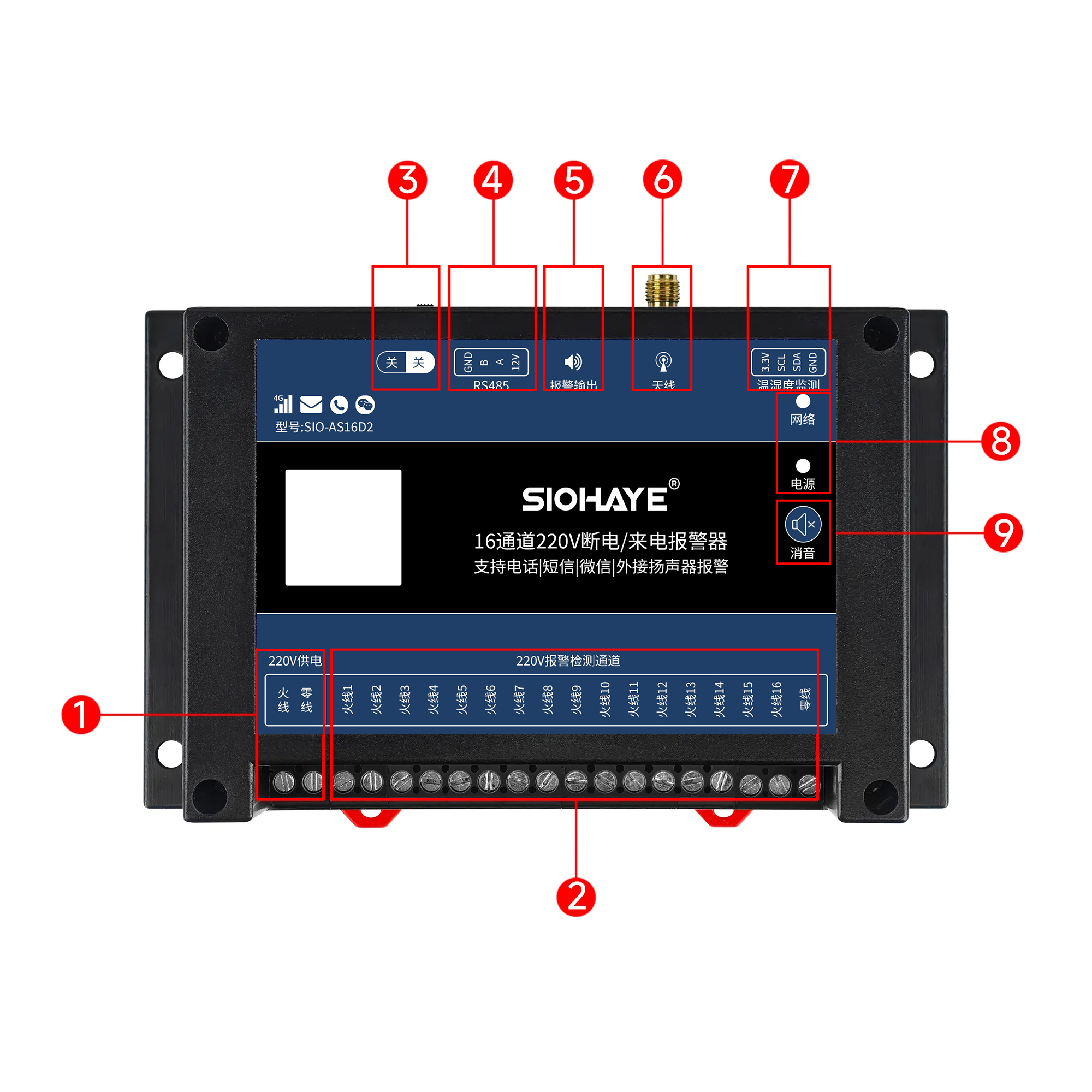

2. 硬件介紹
編號 | 功能 | 詳細說明 |
1 | 設備供電 | 220VAC 或 380VAC 交流電設備供電接線區 |
2 | 輸入通道 | 16 通道 220VAC 交流電斷電來電檢測通道 |
3 | 設備開關 | 使用時開關必須打開設備才能正常工作 |
4 | RS485 | 預留接口，該接口未對外公開使用，12VDC 也未對外公開使用 |
5 | 報警輸出 | 可外接 12VDC 聲光喇叭，報警時會輸出 12V 電壓 |
6 | 4G天線 | 4G 網絡信號接收天線 |
7 | IIC通訊 | 該接口用于接 SHT30/SHT40 溫濕度傳感器使用, 不支持其它類型傳感器 |
8 | 設備指示燈 | 電源燈：設備上電后指示燈常亮 網絡燈：會自動閃爍，不同的閃爍頻率代表不同的工作狀態 |
9 | 消音按鍵 | 按下會消除本次已觸發的遠程報警通知（微信/短信/電話）并且同時會關閉報警輸出通道的 12VDC 電壓輸出 |
3. 硬件參數
主要參數 | 詳細說明 |
工作電壓 | 交流 220VAC 或 380VAC |
4G 網絡制式 | 4G 全網通，支持移動、聯通、電信、廣電 |
4G 網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM 卡 | 內置貼片 SIM 卡，不用插外置卡，有外置卡槽 |
輸入通道 | 16 通道 220VAC 斷電來電檢測 |
溫濕度監測 | 1 路外接 SHT30/SHT40 溫濕度檢測 |
報警輸出 | 報警時可輸出 12V 電壓，可外接高音喇叭 |
內置鋰電池 | 3.7V 900mAh |
控制方式 | 4G 網絡控制、不限制距離 |
射頻接口 | 4G 天線使用 SMA 接口 |
斷電檢測 | 支持設備供電 斷電報警，來電報警 |
固件升級 | 支持遠程 OTA 升級 |
工作濕度 | 0%~95%RH |
存儲溫度 | -20℃ ~+60℃ |
工作溫度 | -20℃ ~+60℃ |
產品尺寸 | 145 x 90 x 40mm |
安裝方式 | 導軌或者定位孔安裝 |
4. 指示燈狀態
指示意義 | 現象 |
正常供電 | 電源燈上電常亮 |
設備出廠未初始化 | 網絡燈 3000ms 亮，3000ms 滅 （出現此情況聯系銷售處理） |
SIM 卡不識別 | 網絡燈 5000ms 亮，5000ms 滅 |
SIM 卡正常，但注冊不了網絡 | 網絡燈 100ms 亮，100ms 滅 |
注冊網絡成功，但是鏈接不上服務器 | 網絡燈 500ms 亮，500ms 滅 |
成功連接上服務器，表示設備運行正常 | 網絡燈 1500ms 亮，1500ms 滅 |

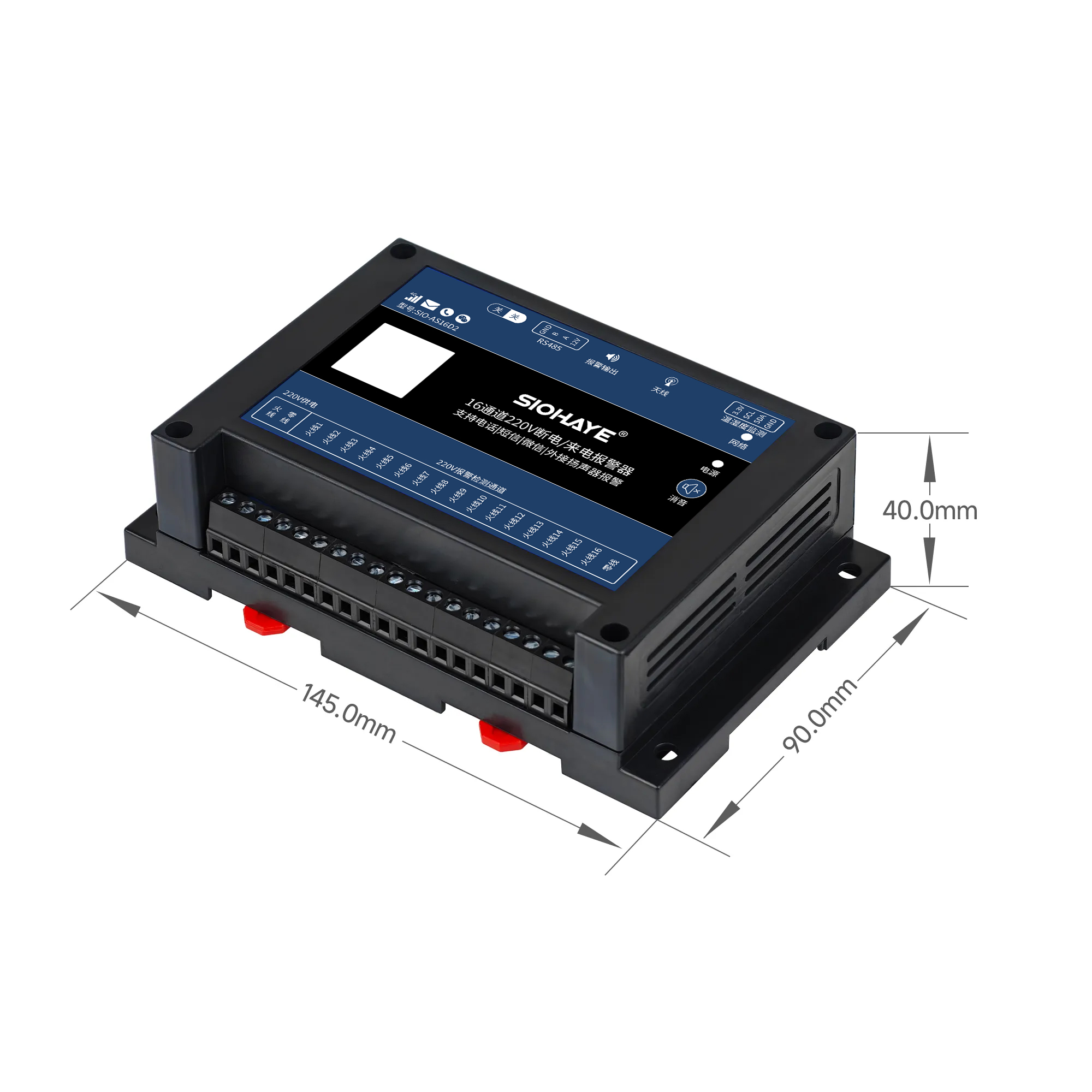

5. 產品尺寸
6. 設備安裝固定

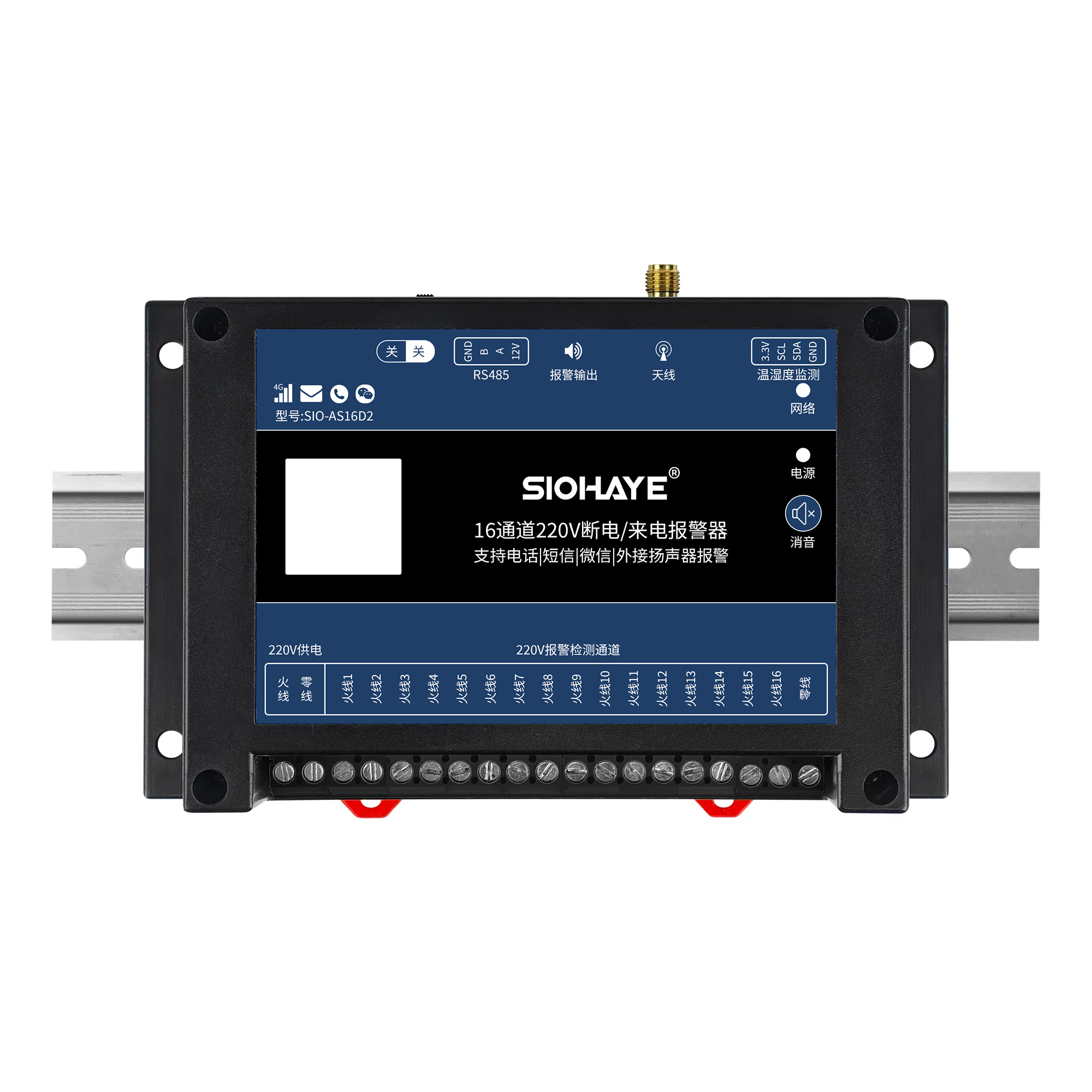

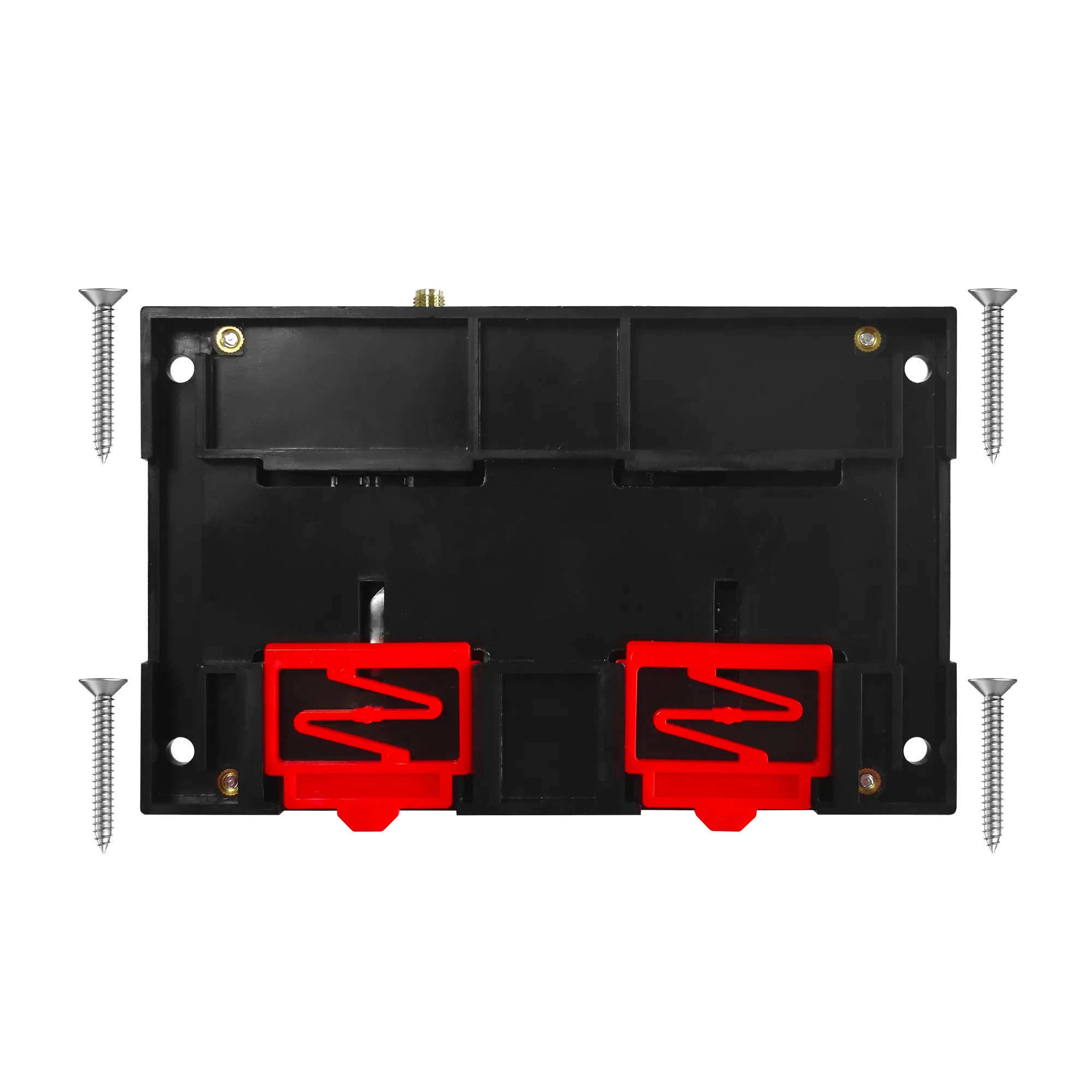

設備安裝可以用標準的 35mm 導軌安裝和 M3 螺絲固定
7. 產品接線方法

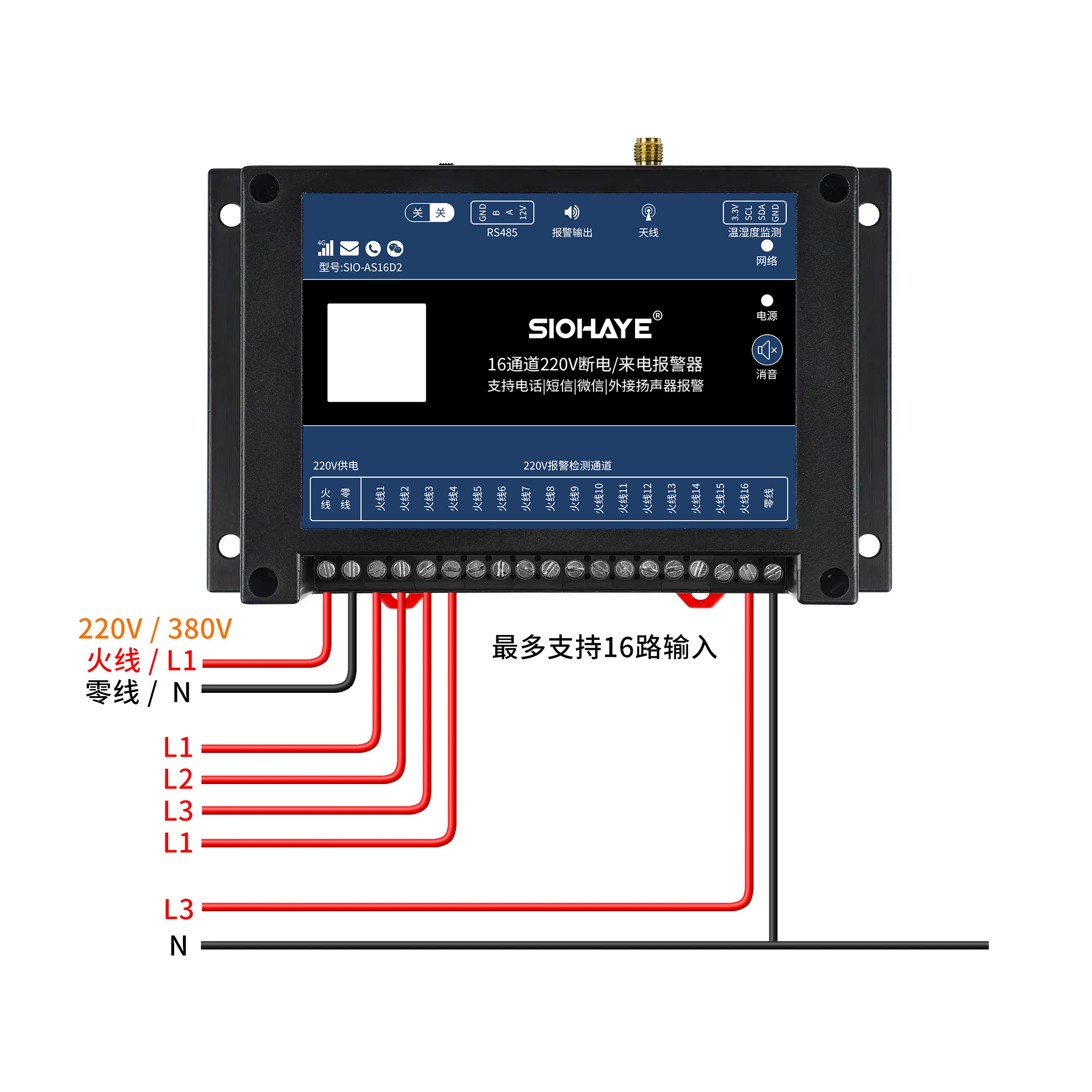

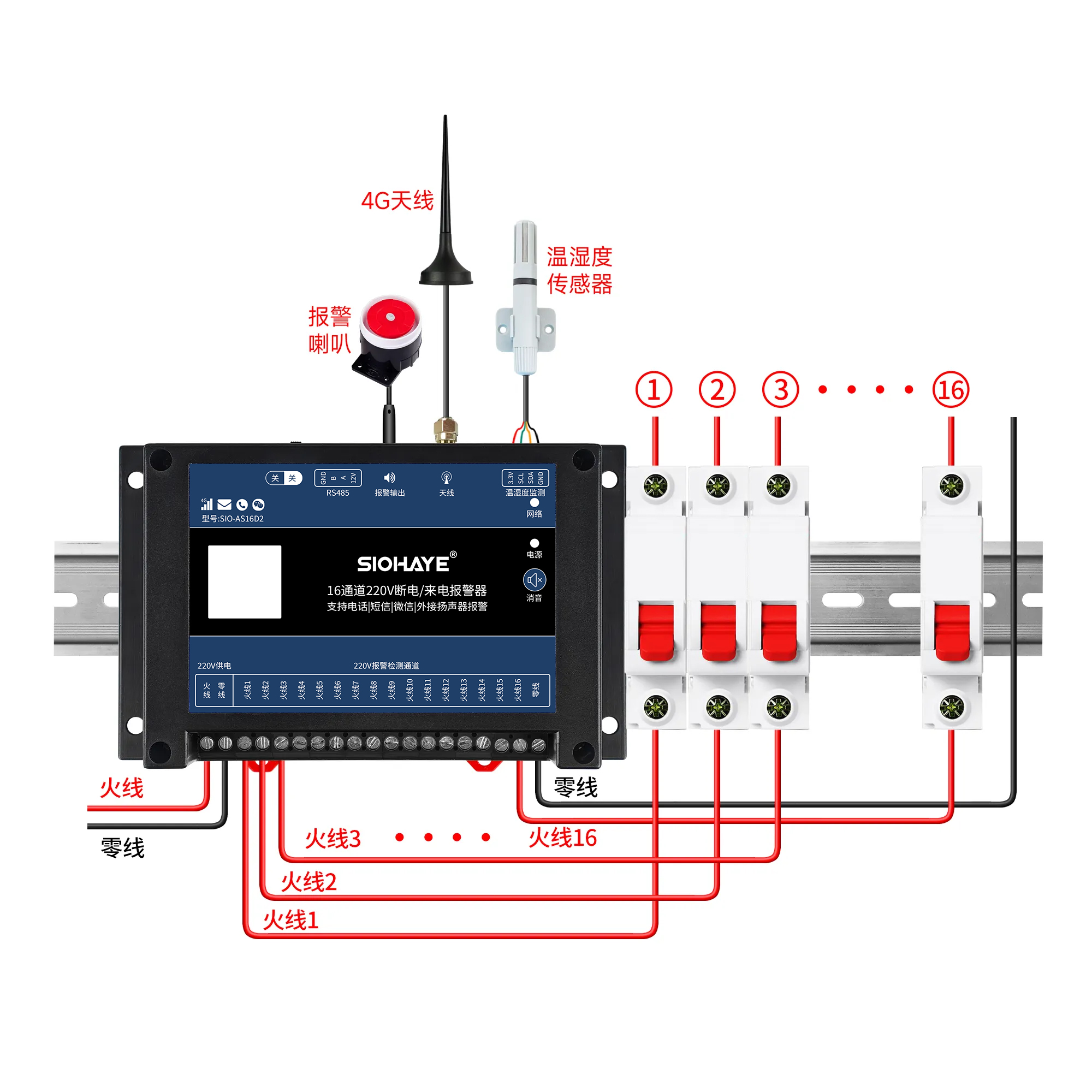

一、檢測 220V 設備斷電來電檢測

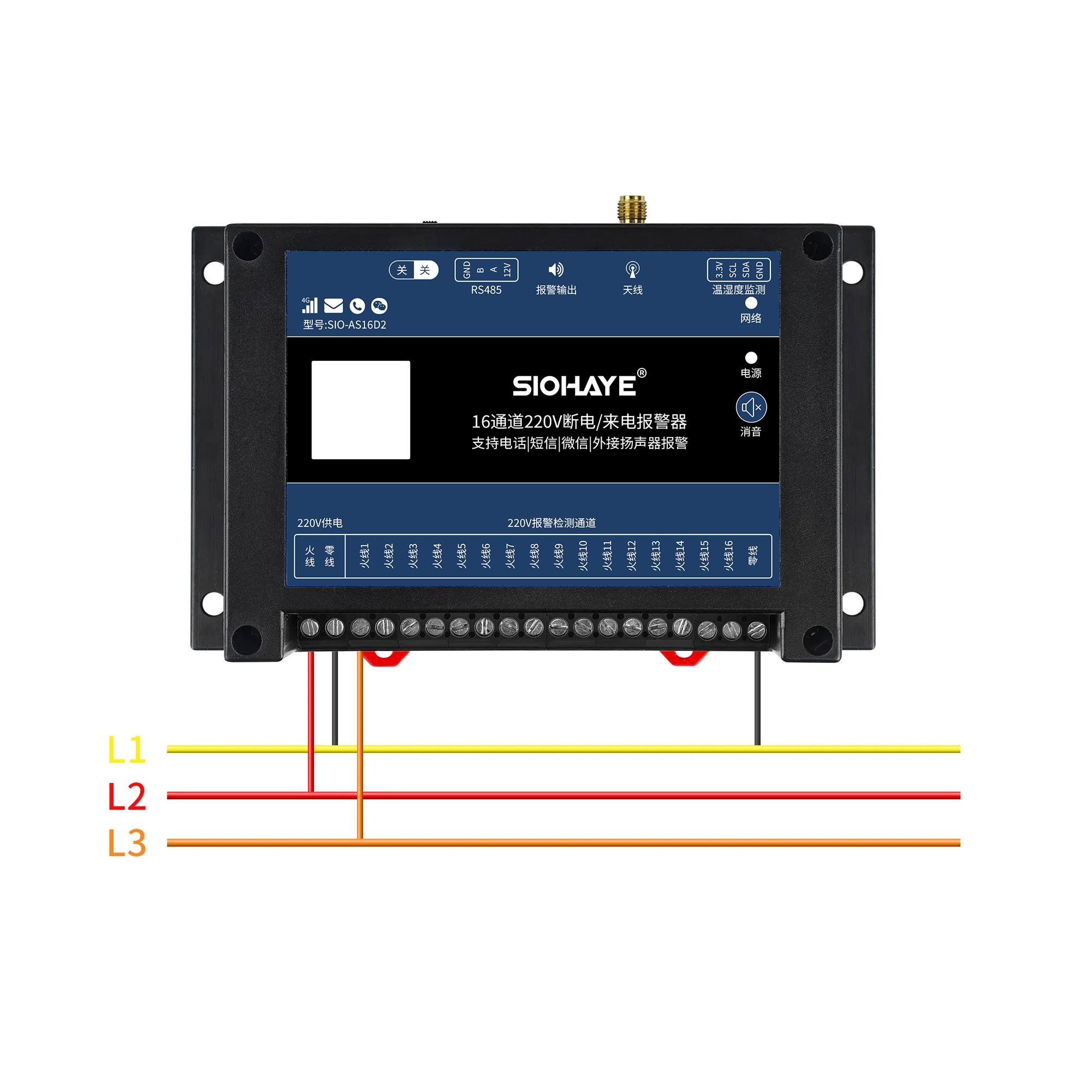

四、多路缺相檢測 380V 三相四線
供電和檢測通道接線可以分開，設備供電可以使用 220V 或者 380V 供電
