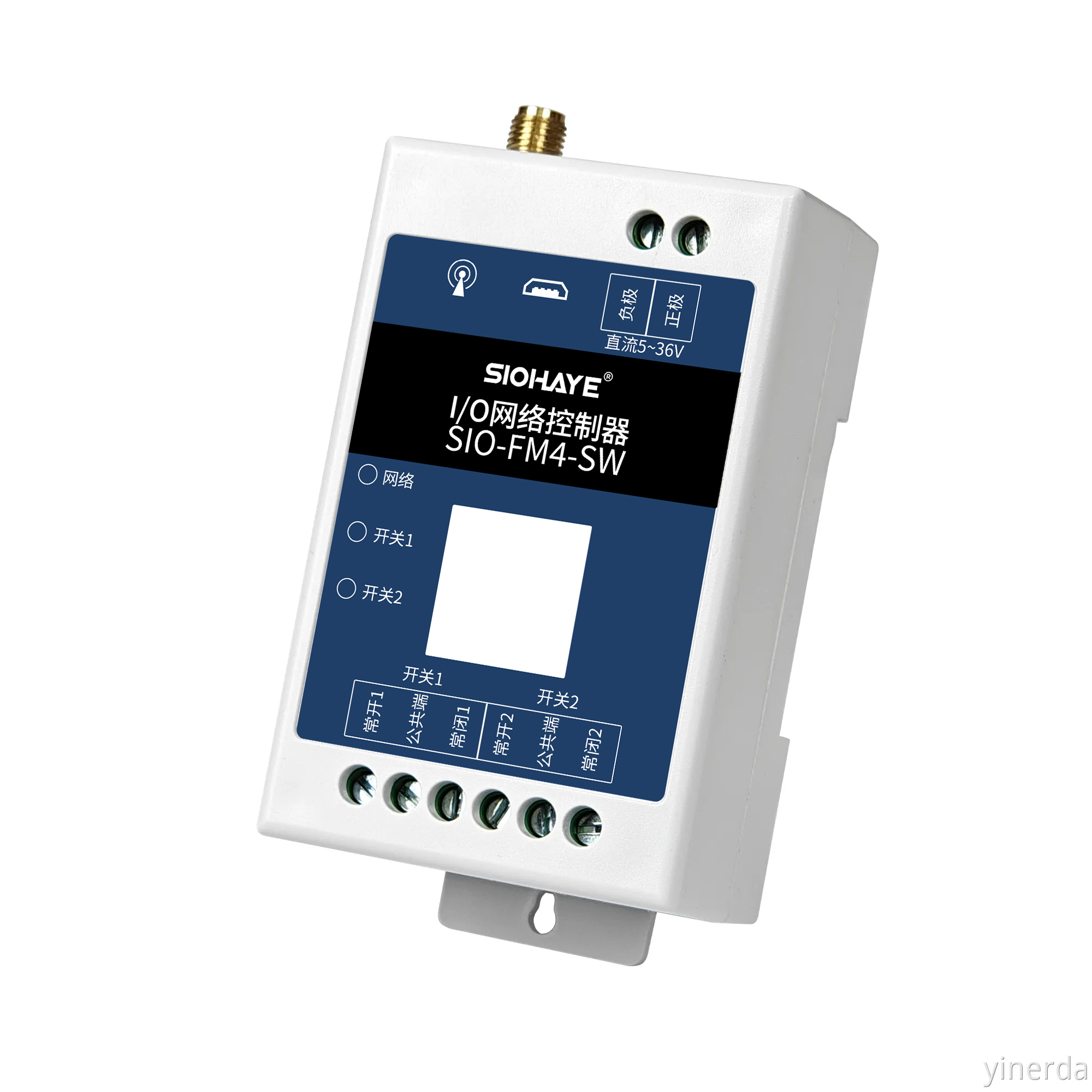

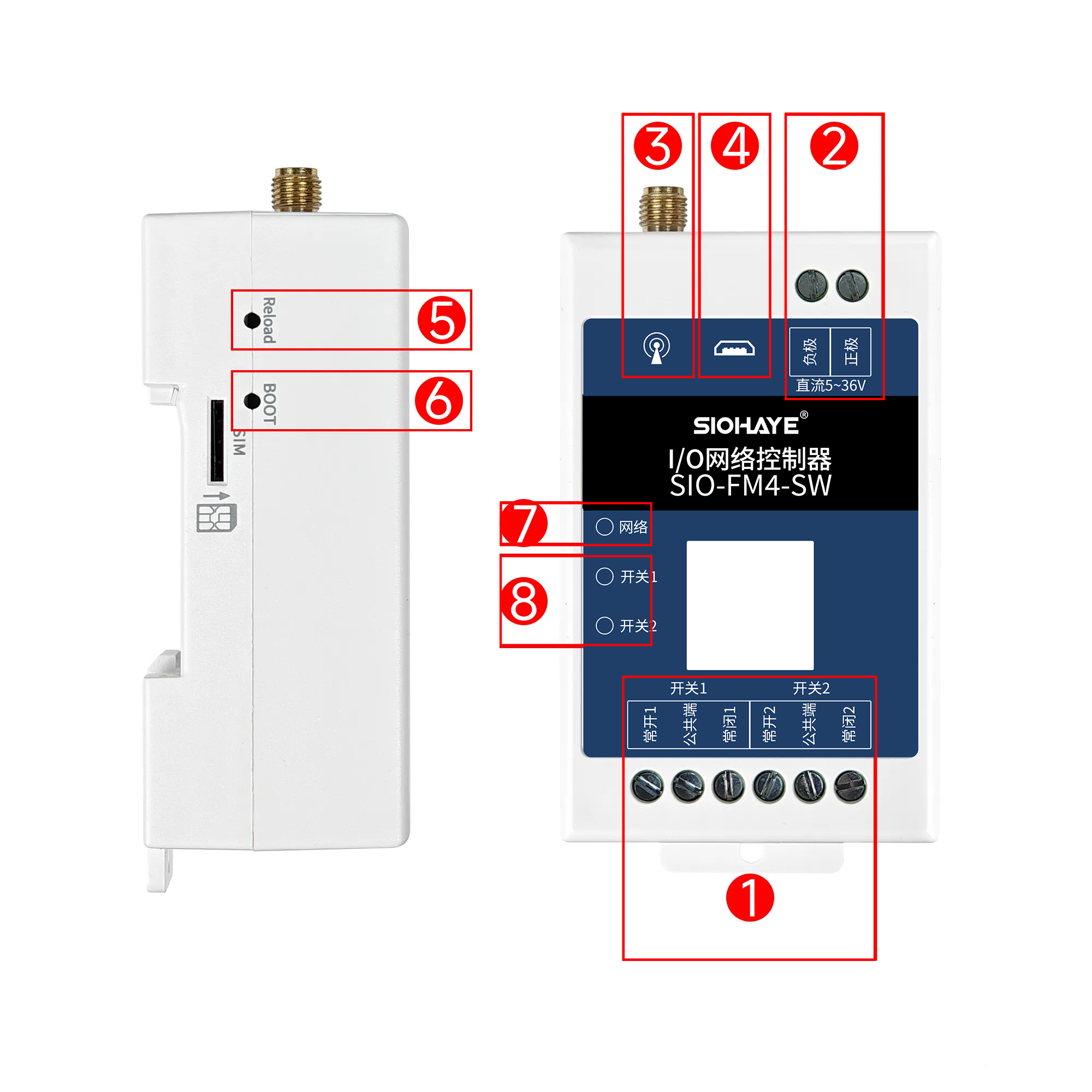

1

繼電器開關

繼電器開關的接線端子區域

2

供電電源

電源線接線區域，VCC 正極，GND 負極

3

4G天線

4G網絡信號接收天線

4

USB接口

USB連接電腦燒錄固件使用

5

Reload

按下 10 秒松開, 可恢復出廠設置

6

BOOT

按下重啟設備進入燒錄模式

7

網絡

網絡狀態指示燈

8

開關1、開關2

開關狀態指示燈，繼電器打開亮起, 關閉熄滅

工作電壓

支持寬輸入電壓范圍直流 5-36VDC支持防接反保護

4G網絡制式

4G全網通，支持移動、聯通、電信、廣電

4G網絡頻段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

SIM卡

內置貼片SIM卡，不用插外置卡，有外置卡槽

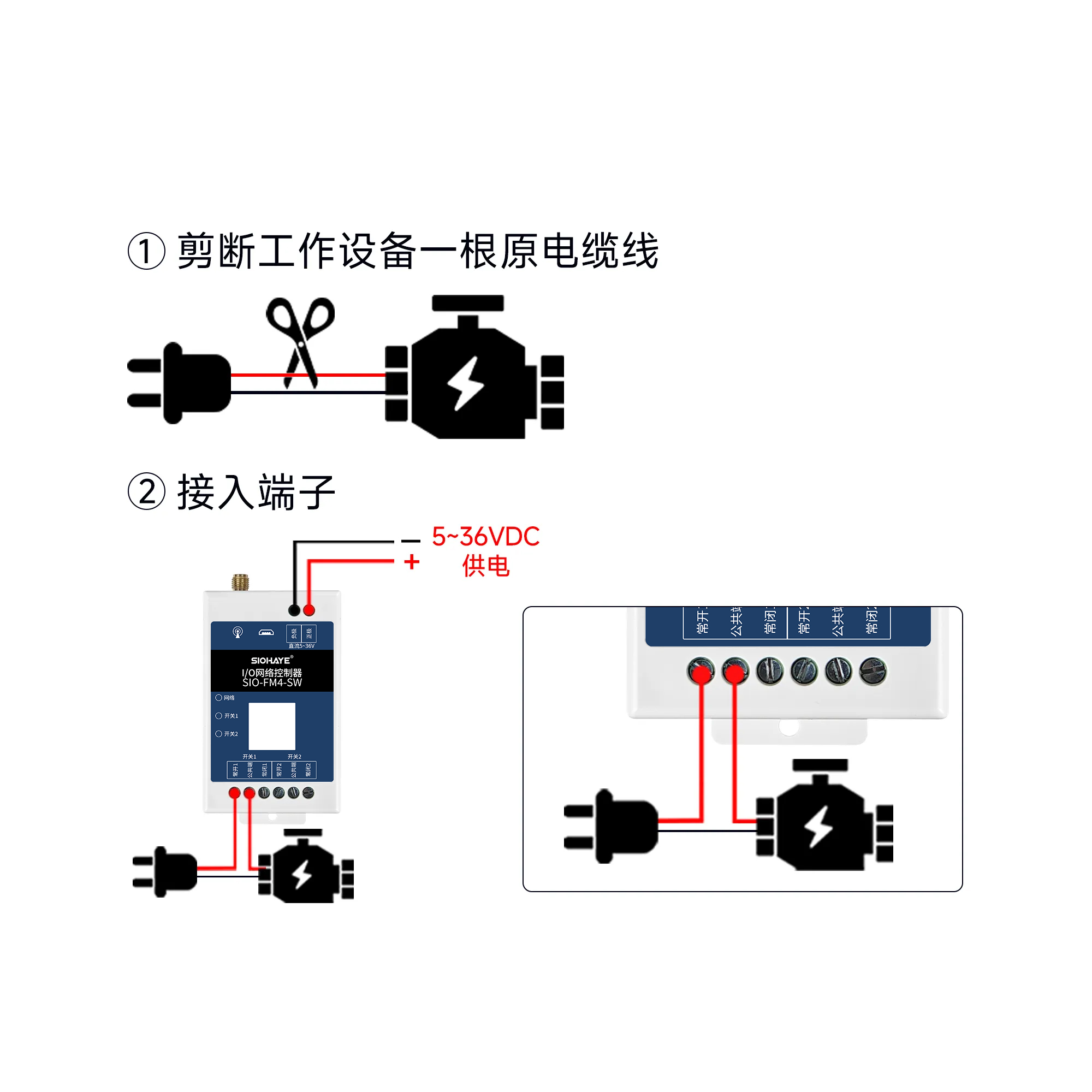

開關參數

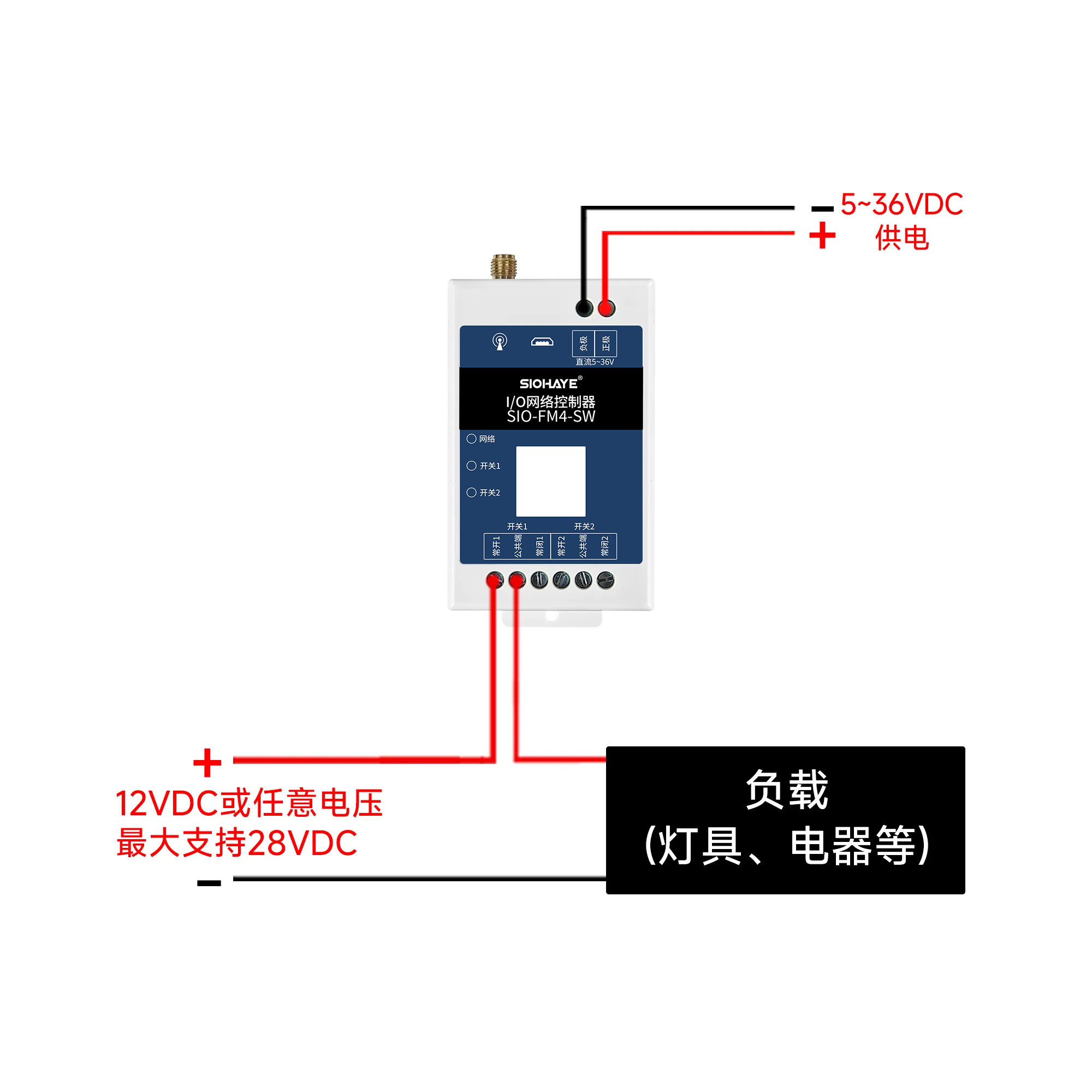

2 路、繼電器控制，10A 250VAC、15A 125VAC、10A 28VDC，電氣壽命10萬次

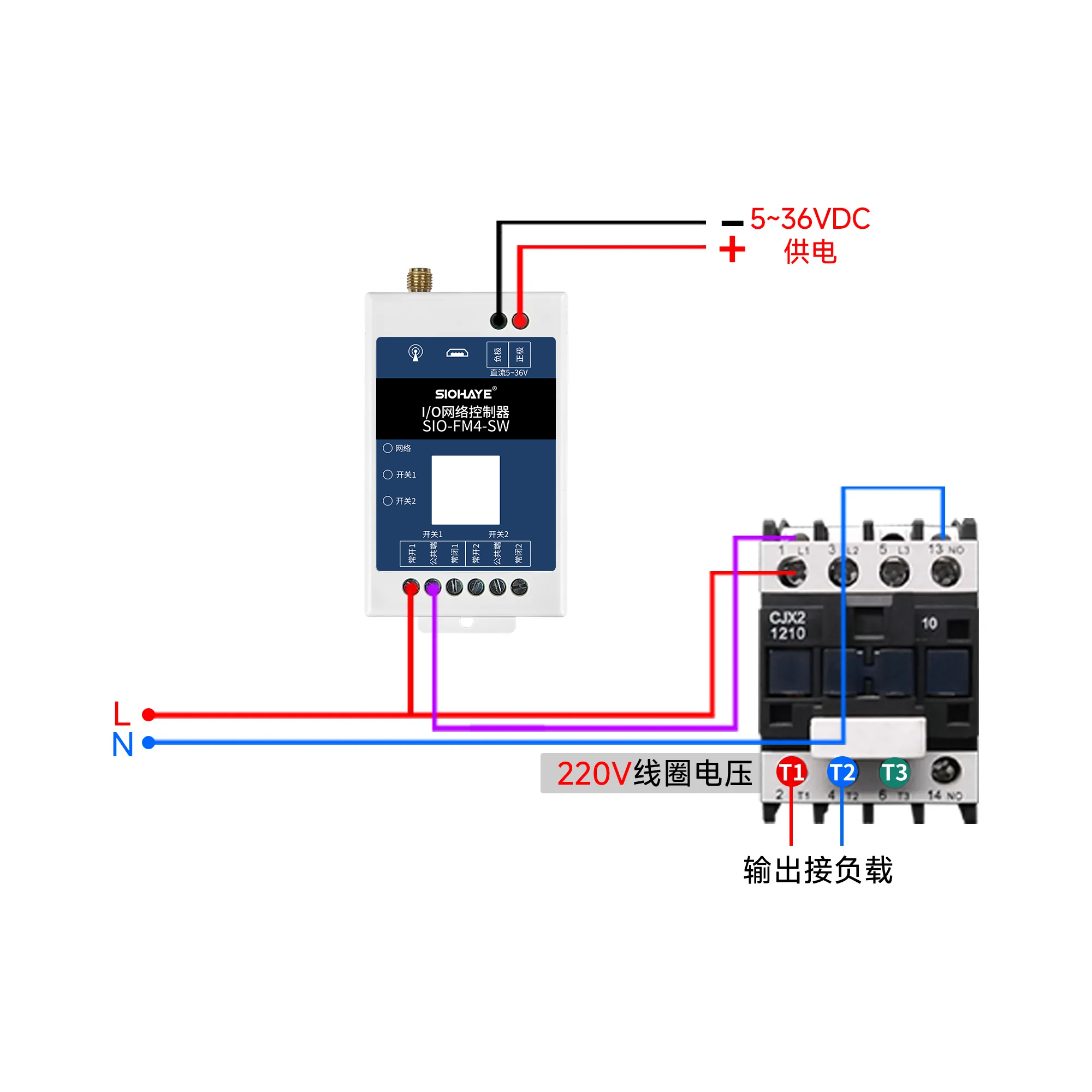

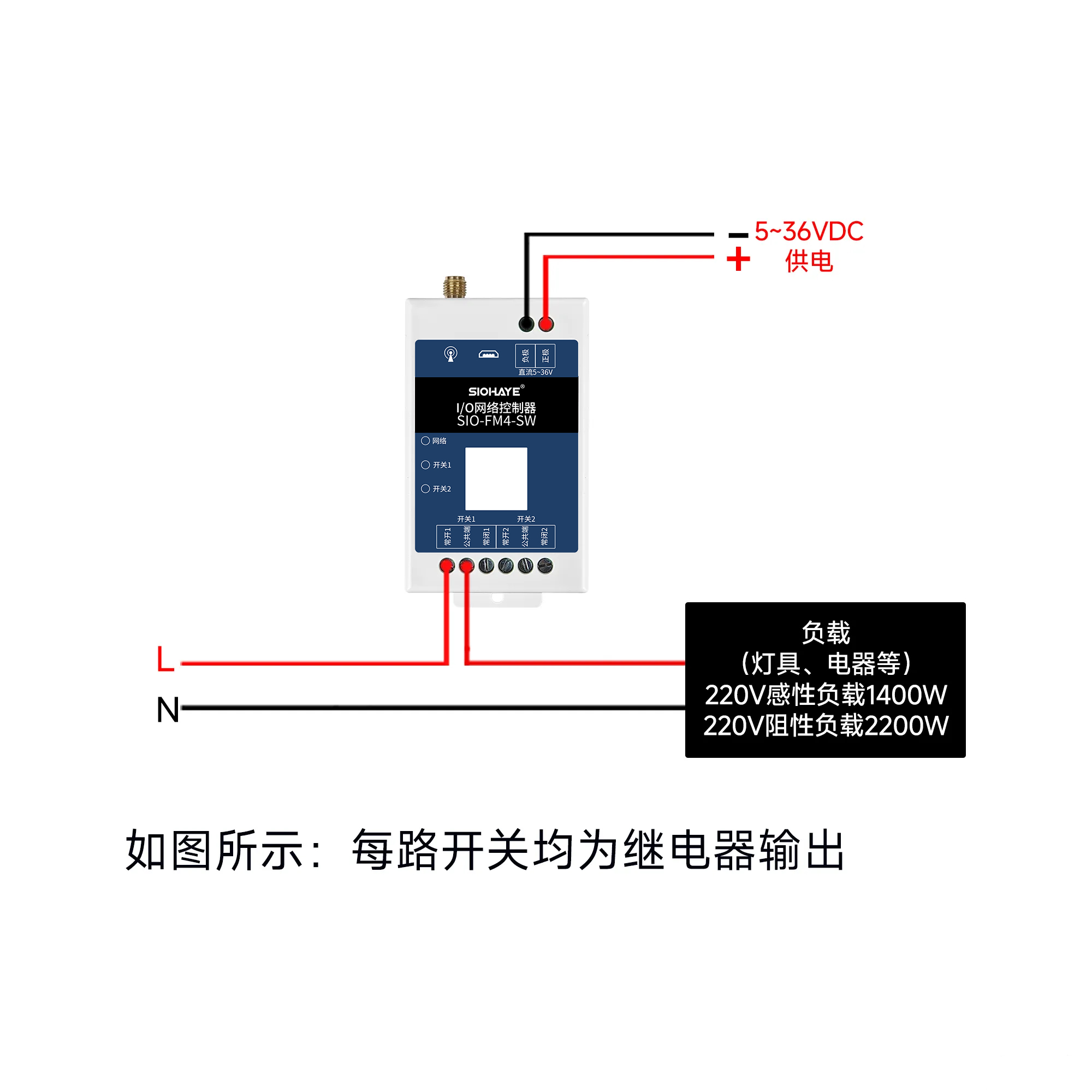

220V感性負載1400W、220V阻性負載2200W，需要控制更大功率設備，請外加接觸器控制

控制方式

4G網絡控制、不限制距離

工作模式

自鎖、互鎖、點動

特色功能

支持自動、任務、定時任務

射頻接口

4G天線使用 SMA 接口

靜電保護

接觸±8KV，空氣±15KV

固件升級

支持遠程OTA升級

工作濕度

5%~95%RH (無凝露)

存儲溫度

-40℃ ~+85℃

工作溫度

-35℃ ~+75℃

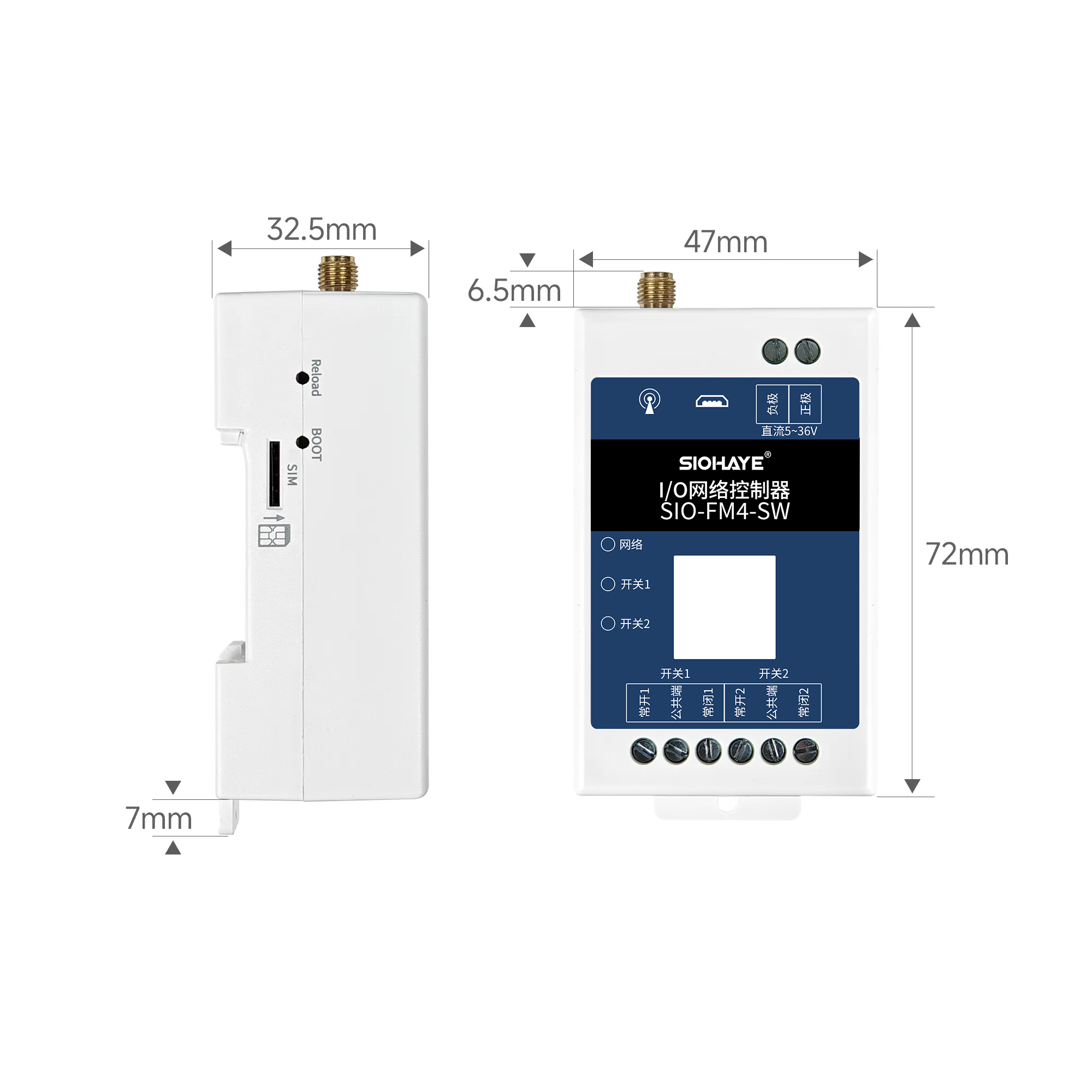

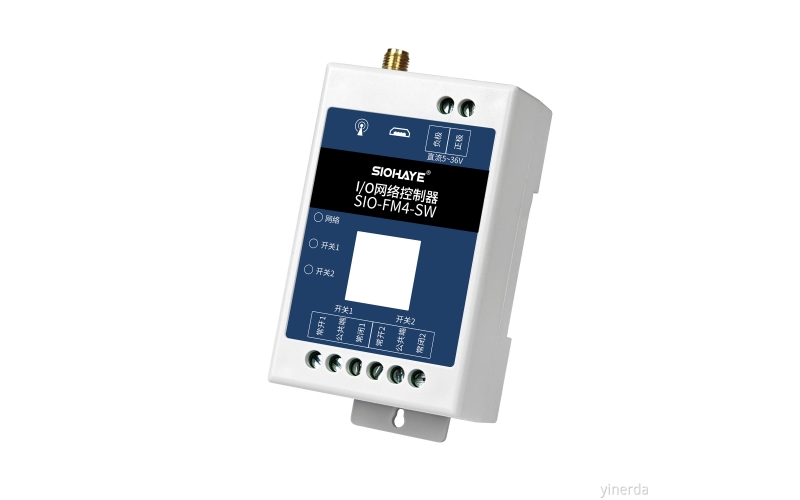

產品尺寸

72 x 47 x 32.5mm

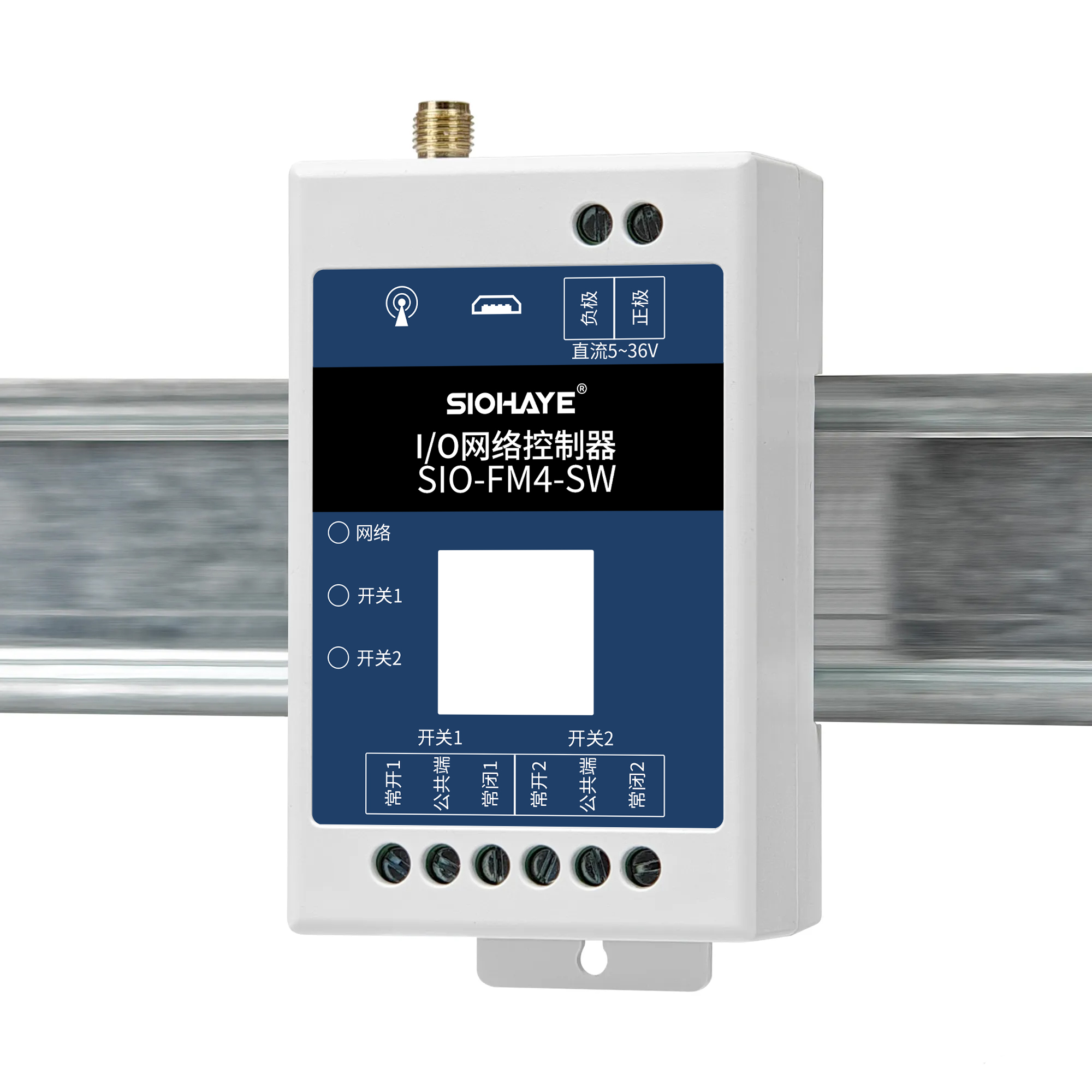

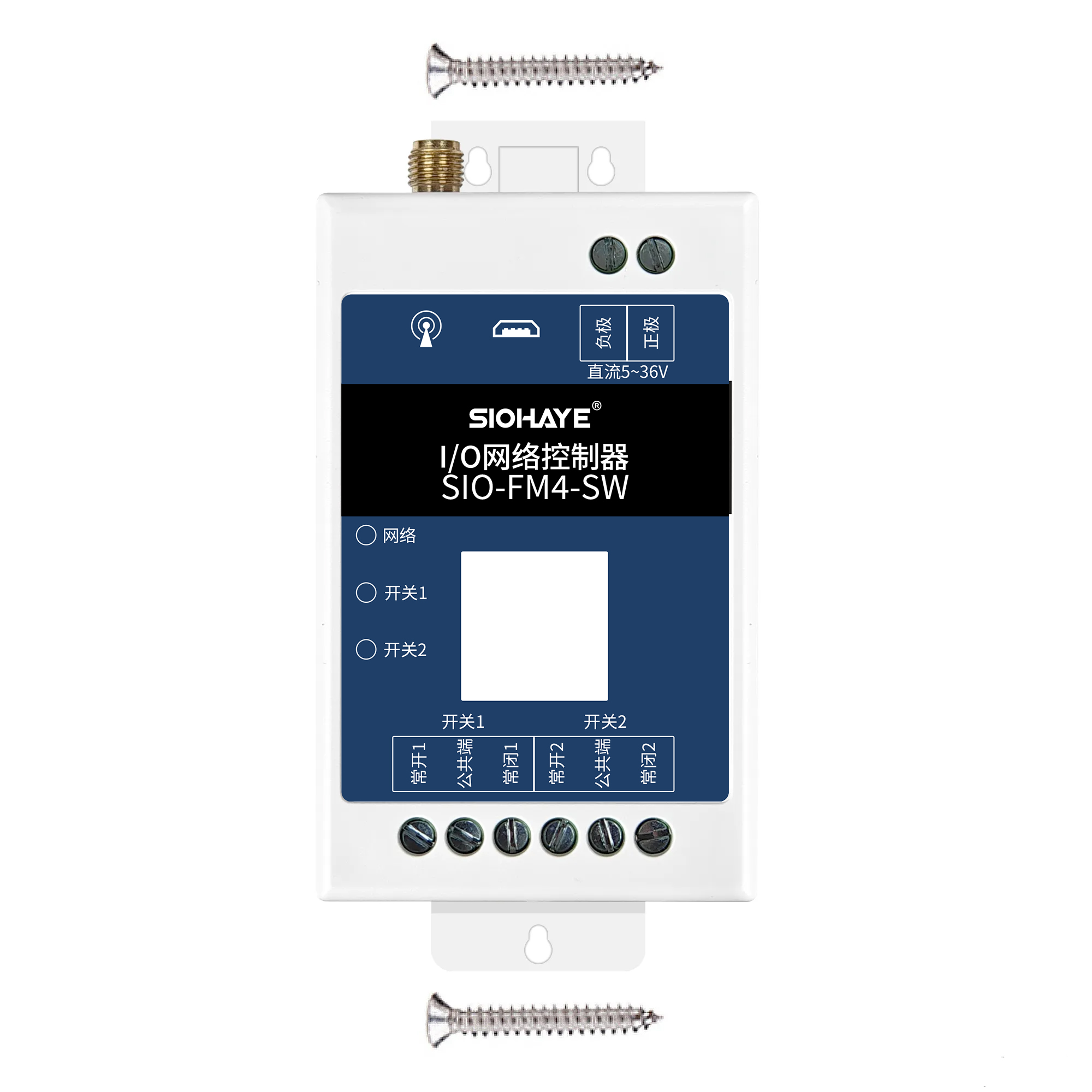

安裝方式

定位孔或?qū)к壈惭b

開關1、開關2 指示燈

開關打開亮起，開關關閉熄滅

SIM卡不識別

網絡燈5000ms亮，5000ms 滅

SIM卡正常，但注冊不了網絡

網絡燈100ms亮，100ms 滅

注冊網絡成功，但是鏈接不上服務器

網絡燈500ms亮，500ms 滅

獲取授權失敗

網絡燈3000ms亮，3000ms 滅

成功連接上服務器，表示設備運行正常

網絡燈1500ms亮，1500ms 滅
