4G模塊

網絡標準

Cat1 4G全網通，支持中國移動、聯通、電信

網絡頻段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

電源參數

5~36V，10W電源，推薦12V電源

工作環境

工作溫度

-35℃ ~+75℃

工作濕度

5%~95%RH(無凝露)

RS485串口

1路

1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗

數字量輸入

1路

高電平輸入檢測，2~36V觸發

模擬量輸入

1路

ADC采集，采集電壓0~36V

復位輸入

高電平輸入復位，3.3~36V電壓

SIM卡

2路

支持內置貼片SIM卡

外置彈簧SIM卡

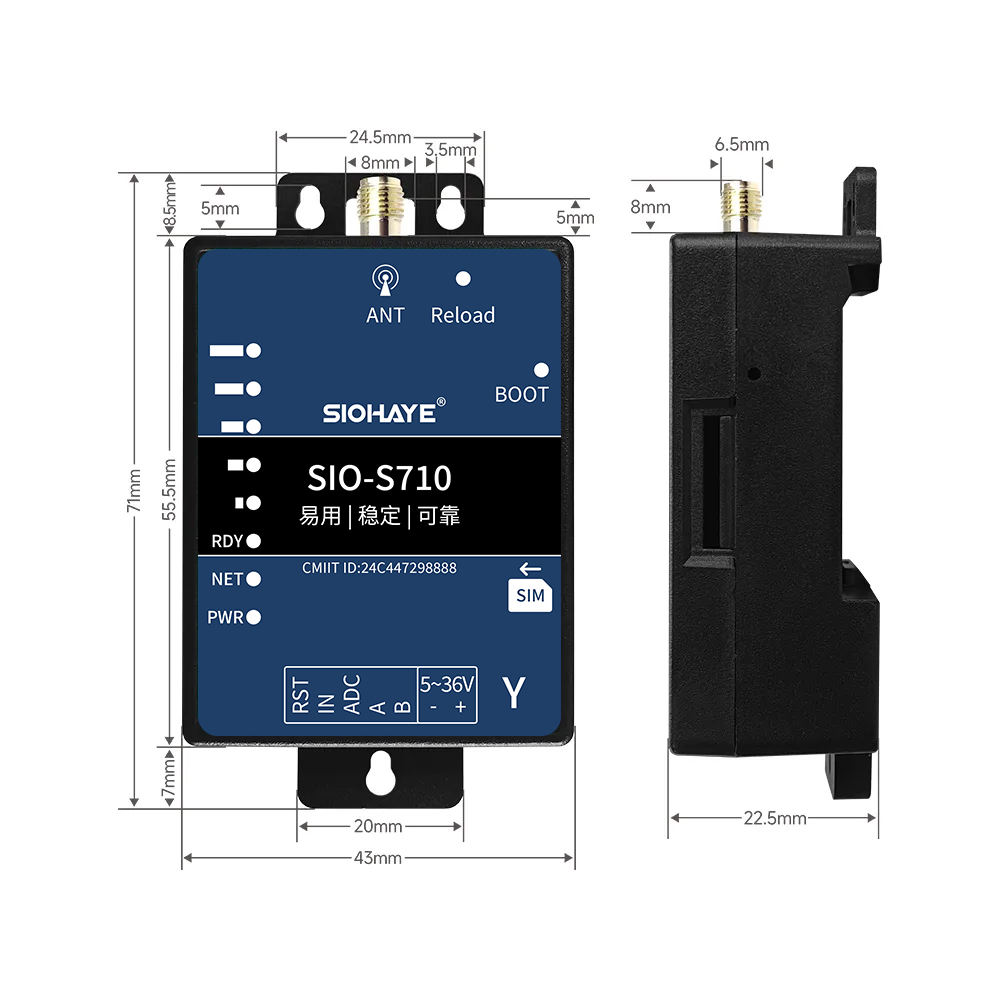

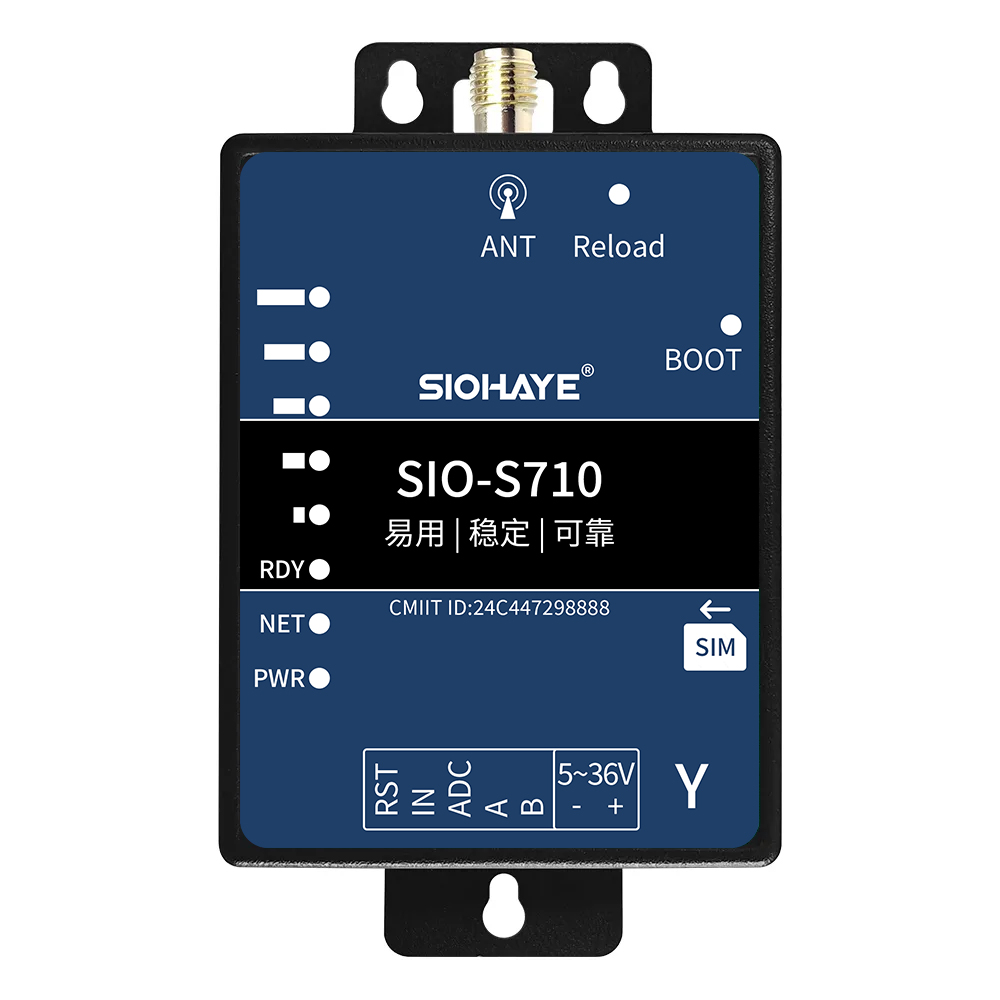

尺寸

71*43*23mm

安裝方式

35mm導軌+M3螺絲安裝

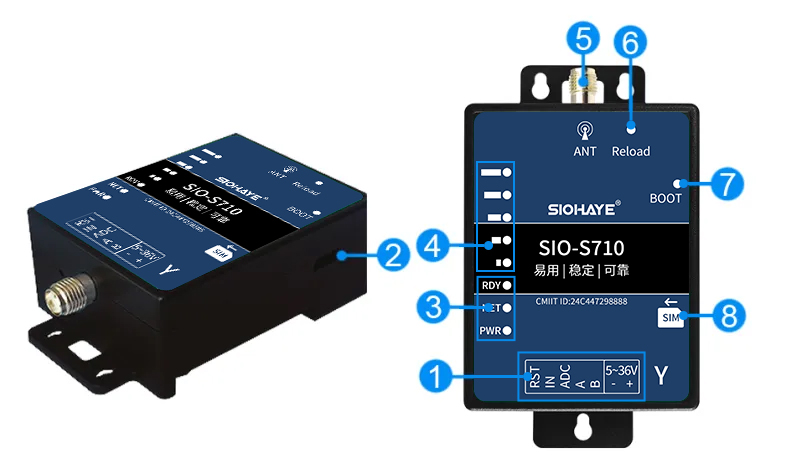

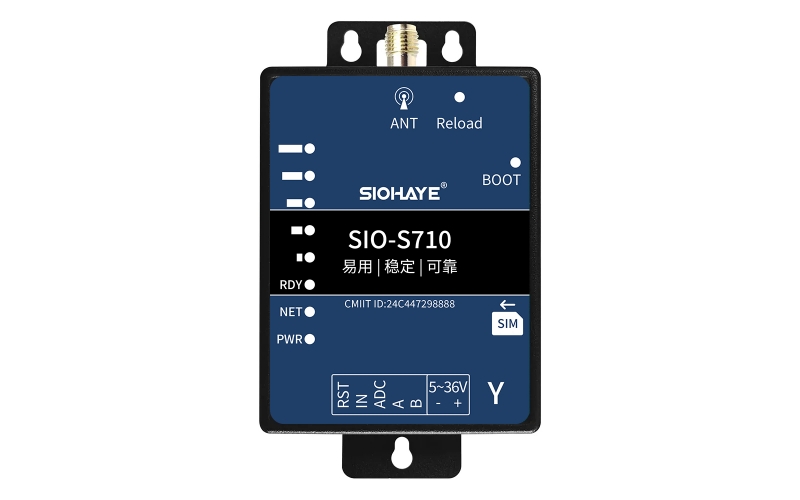

1

+ -

供電電源

+標識電源正極

-標識電源負極

5~36V 電壓，10W電源，推薦12V電壓

A/B

RS485串口

ADC

模擬電壓采集

模擬電壓采集，外部輸入范圍0~36V，一般用于檢查精度要求不高的場景，比如檢查電池電壓

IN

數字量輸入

數字量輸入采集，外部輸入范圍0~1V為低電平，2~36V是高電平

RST

復位管腳

用于設備異常硬復位。維持高電平1秒重啟設備。低電平和懸空設備正常工作。如果主機有條件控制復位，建議引出。

2

USB

Mico USB

用于下載程序、調試設備，不供電

3

PWR

電源指示燈

供電正常常亮(注意只接USB也會昏暗的常亮，是沒供電的)

NET

DTU狀態指示燈，具體看系統指示功能描述

RDY

DTU狀態指示燈，具體看系統指示功能描述

4

信號燈

5顆信號強度指示燈，具體看信號強度等級說明

5

天線

SMA接口天線

6

Reload

恢復出廠設置按鍵

長按7秒，清除全部參數，恢復出廠設置

7

BOOT

配合USB，進入強制升級模式，用于升級固件

8

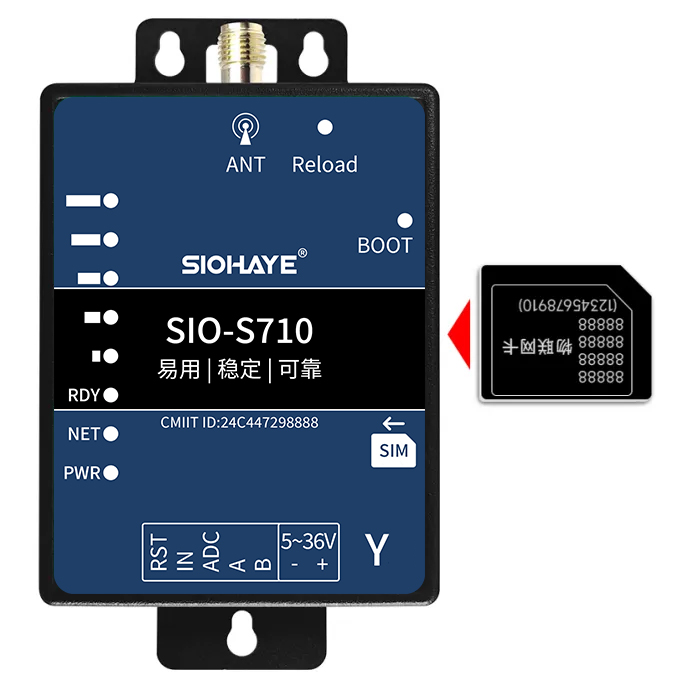

SIM卡

自彈SIM卡，中卡。注意SIM卡方向缺口朝外
