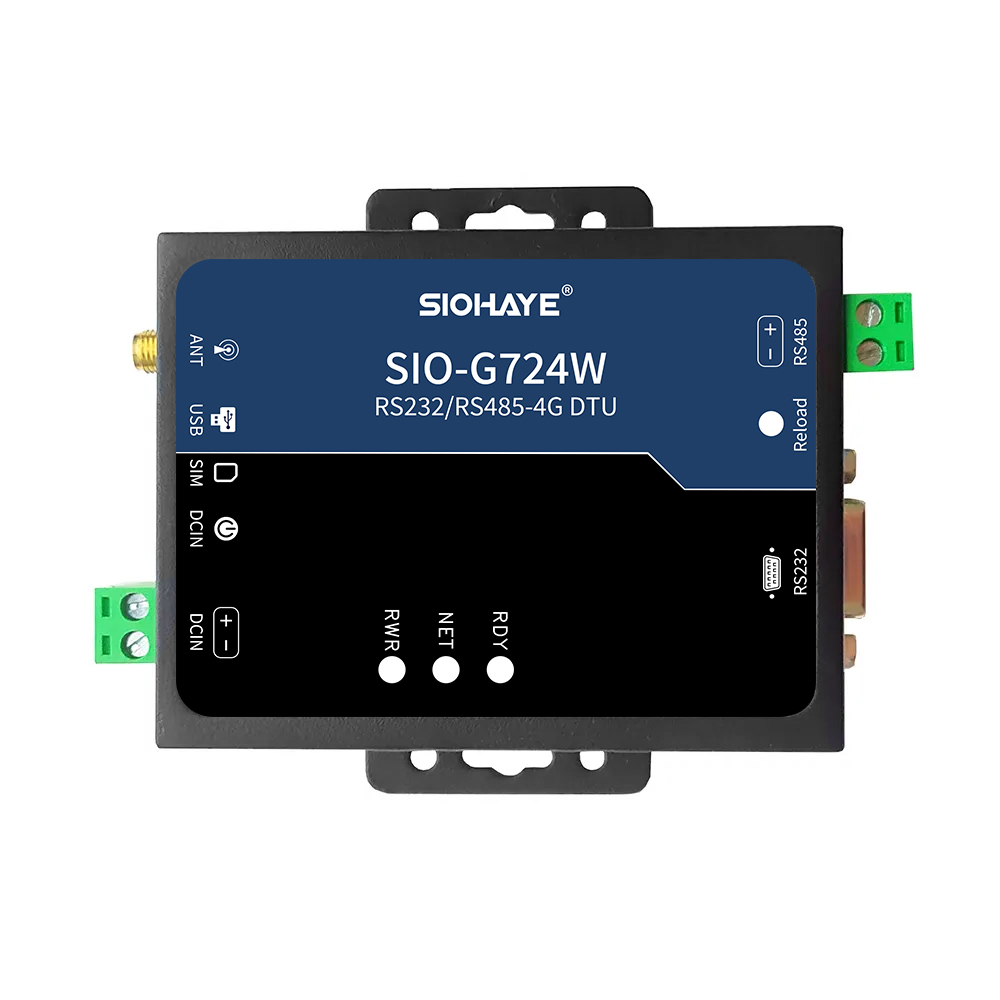

SIO-G724W
1. 簡介
SIO-G724W 是一款基于合宙Air724系列高性價比的Cat1 4G DTU。支持移動、電信、聯通 全網通4G，可以方便集成到自己的設備系統中。主要特點如下:
1)支持5~36V寬電壓供電；
2)支持-35℃~75℃工作環境溫度；
3)支持5~95%RH濕度工作環境；
4)支持接觸放電±8KV,空氣放電±15KV；
5)支持1路RS232串口；
6)支持1路RS485串口；
7) 支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5~36V，10W電源，推薦12V電源 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS232串口 | 1路 | 1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS485串口 | 1路 | 1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
尺寸 | 90*84*26mm | |
安裝方式 | M3螺絲安裝 | |

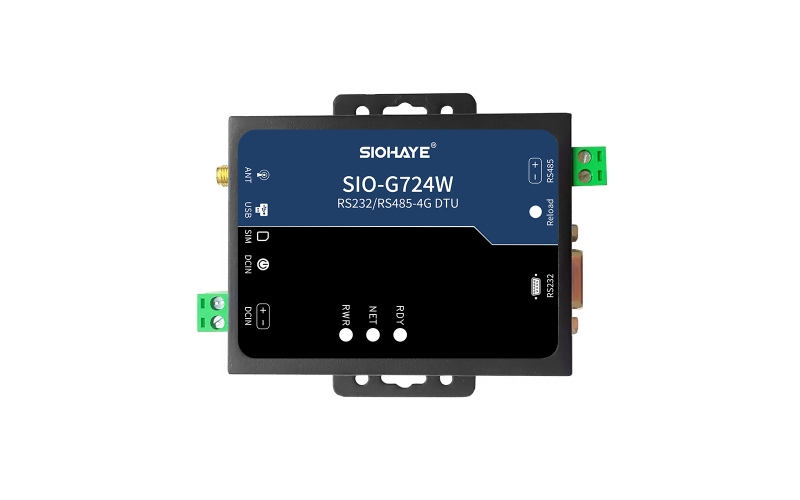

2.2. 硬件資源介紹

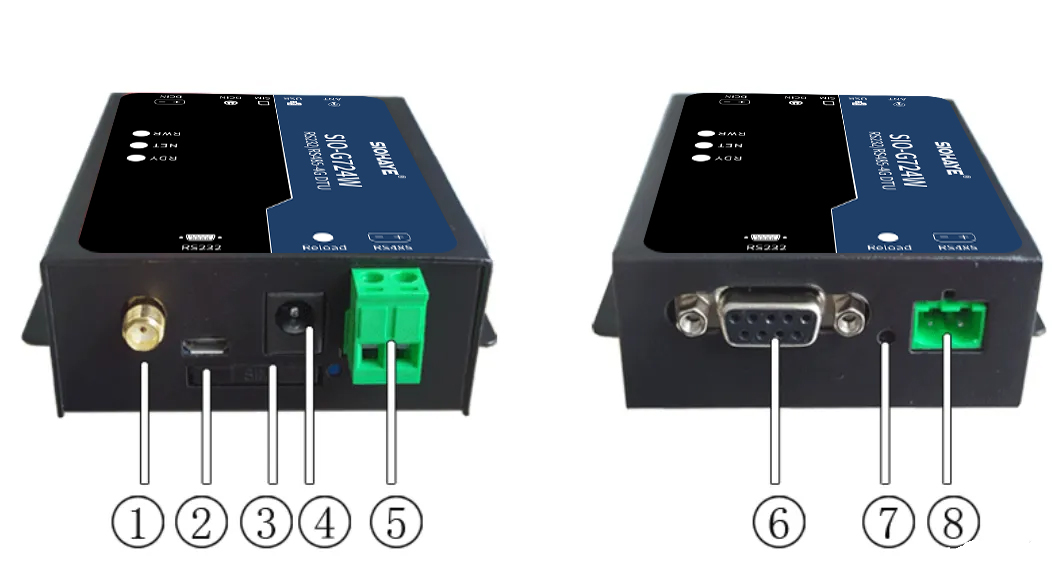

編號 | 標識 | 功能 | 說明 |
1 | 4G天線 | SMA接口 | |
2 | USB | mico usb 固件升級或日志調試 | |
3 | SIM卡 | 自鎖SIM卡 | |
4 | DC IN | 供電電源 | DC電源座，5~36V，10W電源，推薦12v電壓 |
5 | DC IN | 供電電源 | +表示電源正極，-表示電源負極 5~36V 電壓，10W電源，推薦12V電壓 |
6 | RS232 | DB9 RS232串口 2腳 RX ,3腳 TX ,5腳 GND | |
7 | Reload | 長按7秒，恢復出廠設置 | |
8 | RS485 | RS485 5.08接口 |
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 和RDY/STA LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍,RDY/STA LED 熄滅 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃,RDY/STA LED熄滅 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃,RDY/STA LED常亮 | 至少有一個通道鏈接服務器成功 |
