一、產品概述
DDSY6710遠程單相預付費導軌電能表，采用先進的專用集成電路設計，全自動表面貼裝(SMT)生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。
主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能限制最大使用功率(由供電部門限定);短信通知或自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。
產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。本儀表符合GB/T17215.321-2008和485通訊DL/T645-1997/2007標準。具有485跟紅外通訊，遠程拉合閘斷電送電，遠程充值，遠程抄表，無需連線，電表安裝好即可遠程控制。
二、型號規格技術參數
1、規格型號
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格(A） |
| DDSY6710 | 1.0 | 220 | 5(20)、10(40)、15(60)、20(80)、30(100) |
2、主要技術參數
①基本誤差：
| 負載電流 | 功率因數 | 百分數誤差限(%) |
| 0.05Ib≤I<0.1Ib | 1 | ±1.0 |
| 0.1Ib≤I≤Imax | ±0.6 | |
| 0.1Ib≤I<0.2Ib | 0.5(滯后) | ±1.0 |
| 0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
②電氣參數(參比條件):
| 起動電流 | 功 耗 | 潛 動 | 電壓范圍 | 工作溫度范圍 |
| 0.4 %Ib | 電壓線路<1.0W,3.0VA;電流線路<1.0VA | 具有邏輯防潛動電路 | 220V±10% | -25℃~+65℃ |
三、產品功能特點
| 【電能計量功能】:可計量有功電能 |
| 【預存電費功能】:先充值后用電、解決收費難問題 |
| 【拉合閘功能】:欠費自動拉閘斷電、充值自動通電、手動遠程拉合閘 |
| 【保護功能】:超負荷自動斷電，電流過大時自動斷電保護，負荷正常時自動通電 |
| 【插卡充值功能】:在網絡意外中斷情況下需要充值，可臨時用卡給電表充值，充值方式多樣化 |
| 【通訊接口】:RS-485通訊接口，配套遠程抄表系統，可抄取電表電量和余額數據，DL/T645-2007通訊規約 |
| 【電流規格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |
| 【定時抄表】:遠程定時自動抄表 |
| 【手機充值繳費】:手機支付寶、微信都可支付繳費 |
| 【無線數據傳輸】:電表配套采集器內置4G流量卡，免費送10年流量 |
| 【手機短信通知】:余額低于報警值，系統會發給用戶催繳短信；充值成功，手機短信通知 |

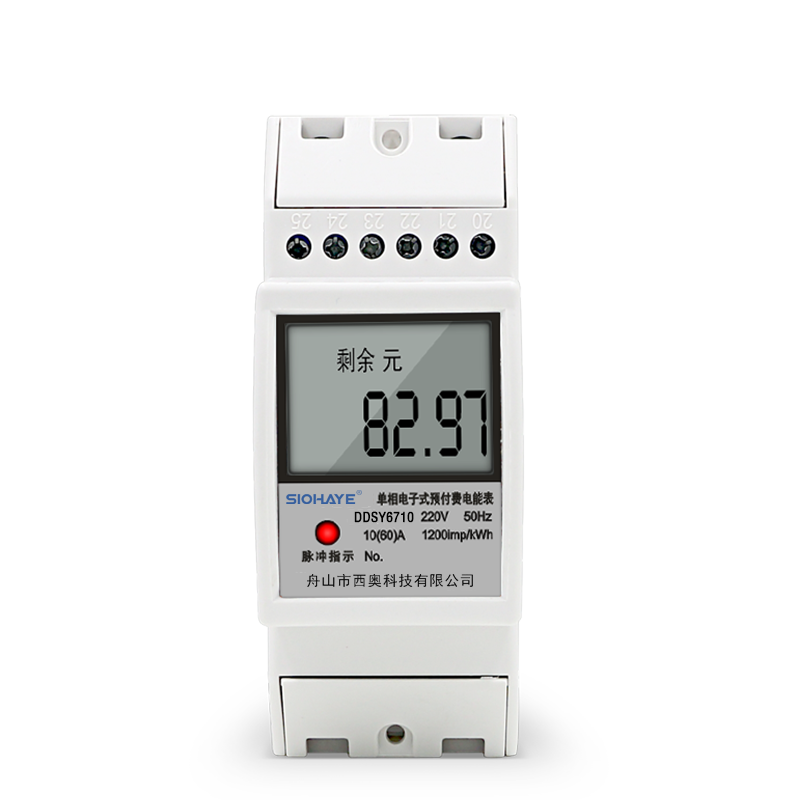

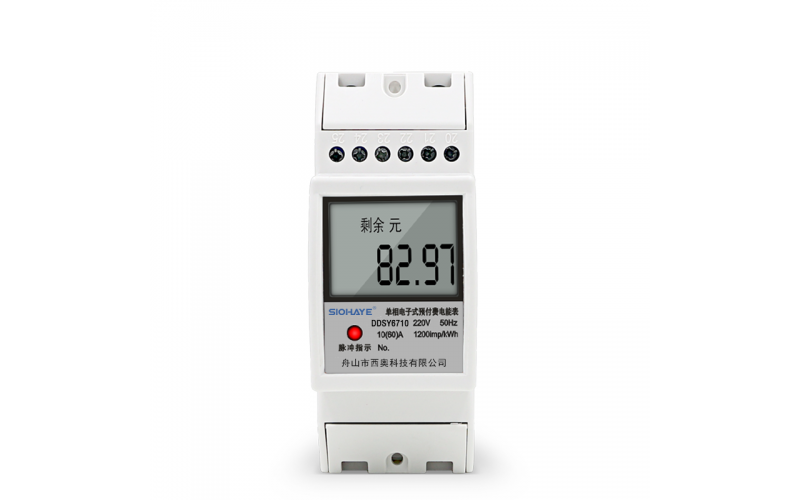

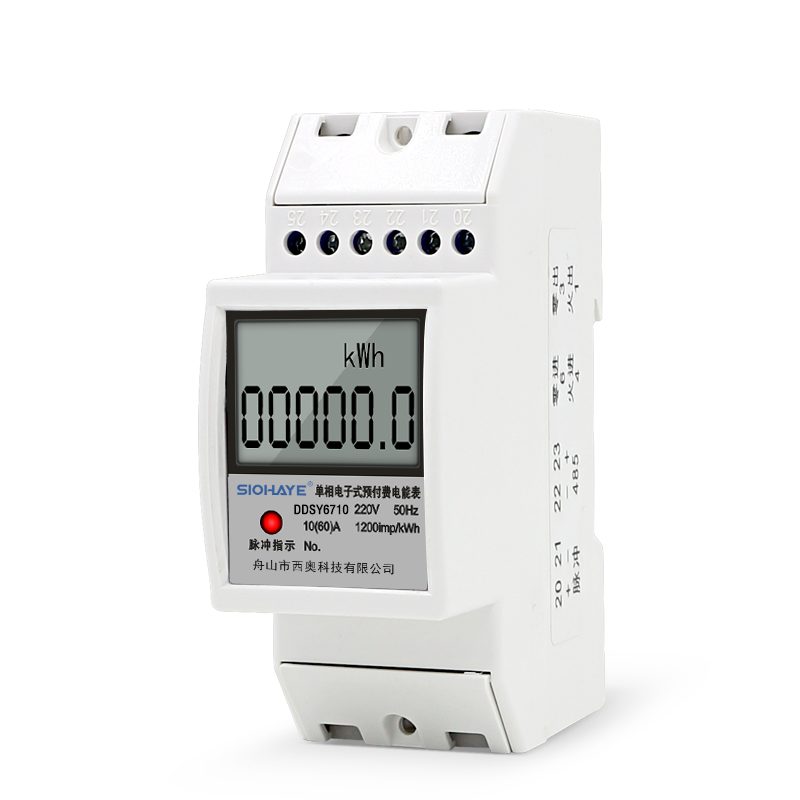

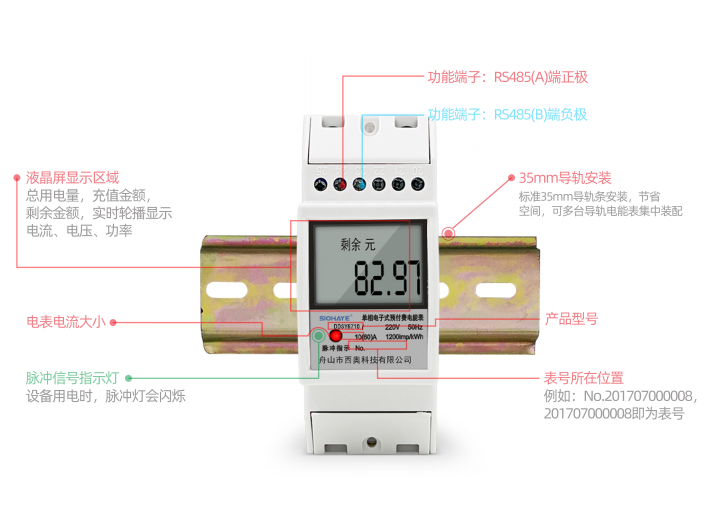

四、外觀圖
五、電表電流選擇
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒掉，建議電流要買稍大些。(例如：10A*220V=2200W;10(60)承受功率為13000W)
| 10(60)A 最大負載電器功率 13000W |
六、產品尺寸

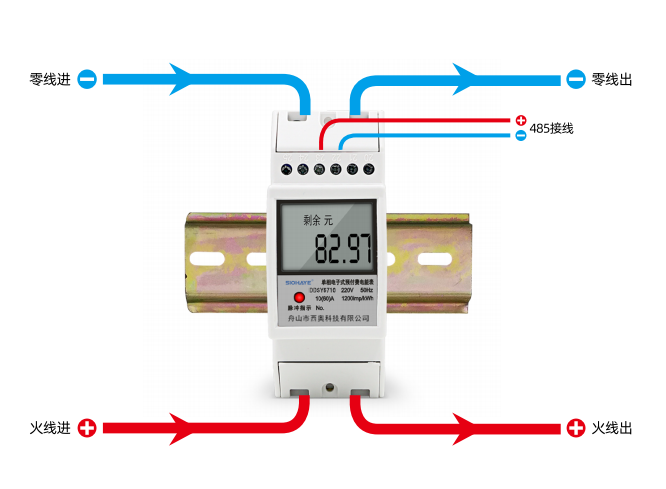

七、接線圖

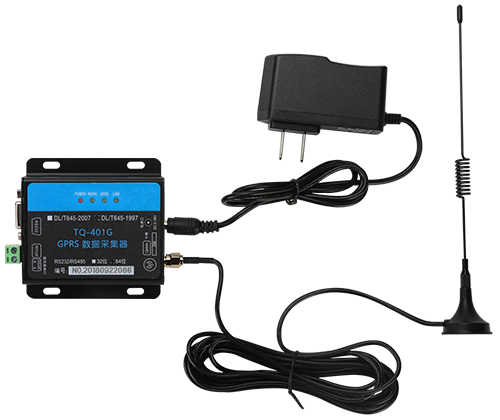

八、4G采集器介紹

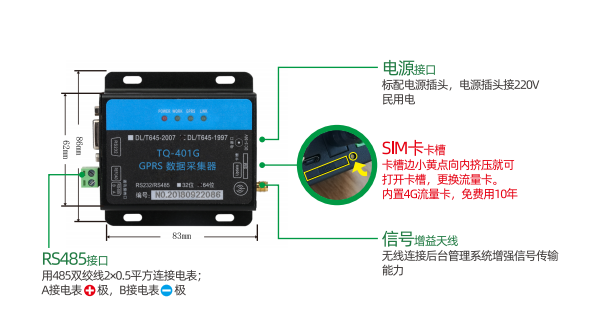

九、4G采集器剖析
十、采集器參數
| 工作電壓 | 工作溫度 | 頻率范圍 | 功耗 | 工作濕度 | 外形尺寸 | 傳輸接口 |
| AC220V±20% | -40℃～+75℃ | 50Hz±5% | ≤5W | ≤95% | 83mm(長)×86mm(寬)×25mm(厚) | 下行1路RS-485、上行1路4G通信 |

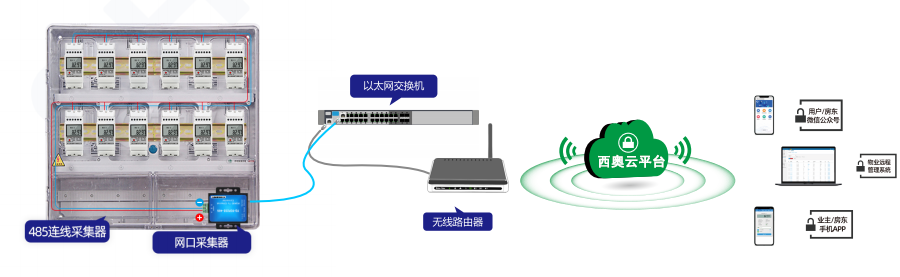

十一、方案構成解析
