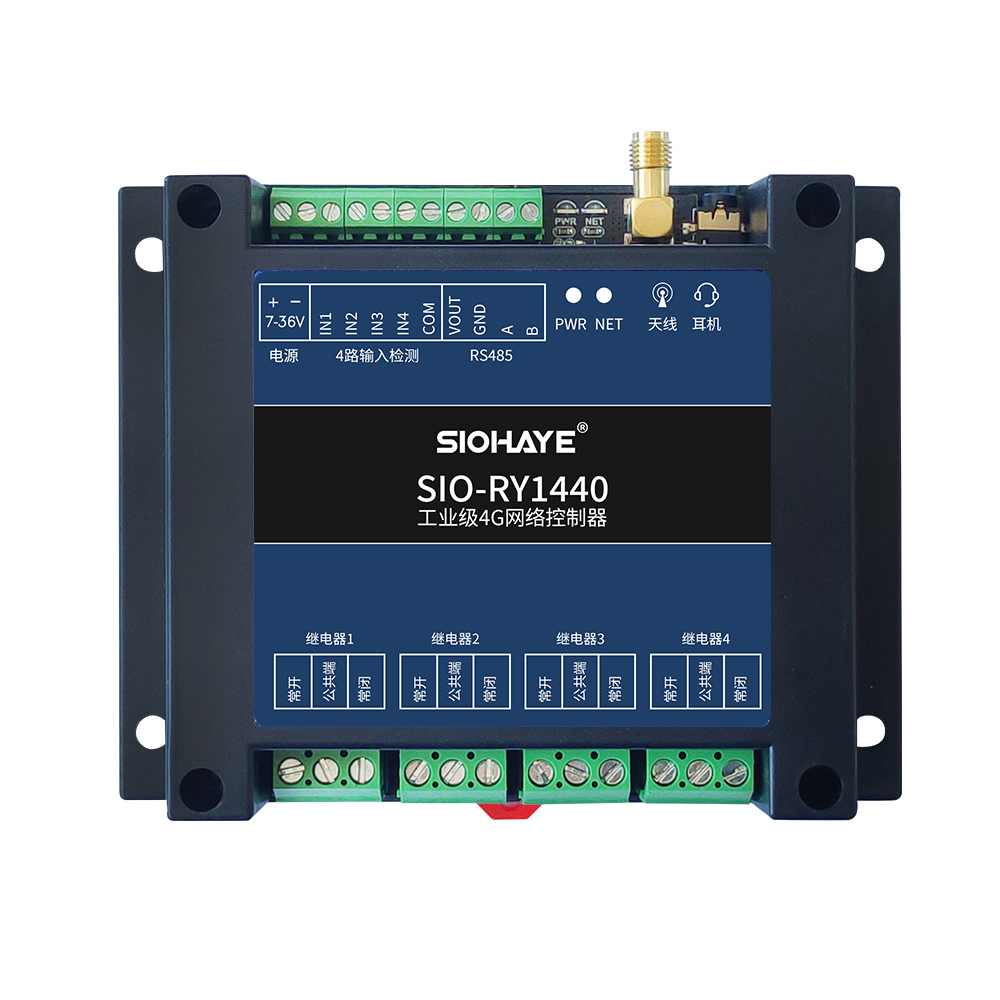

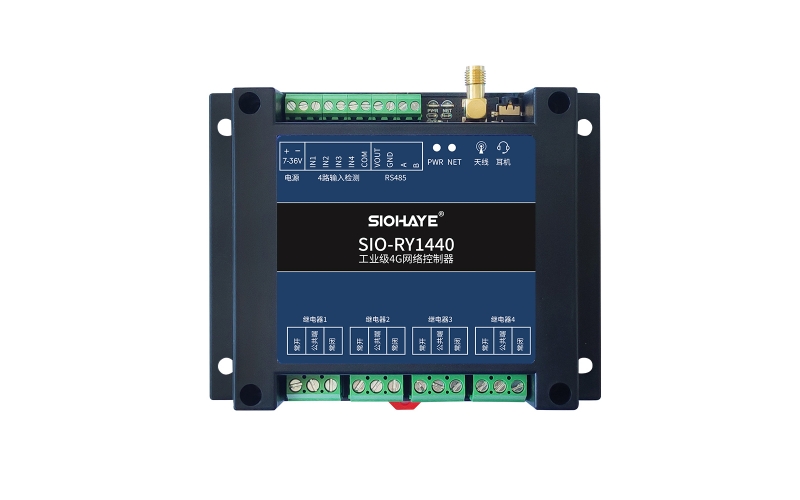

SIO-RY1440
SIO-RY1440 RTU是由西奧推出的工業級、高性價比RTU 。工業級、穩定、可靠。適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景特性如下:
1) 支持直流7~36V寬電壓供電；
2) 支持供電電壓檢測；
3) 支持標準35mm導軌安裝，塑料外殼；
4) 支持接觸放電±8KV，空氣放電±15KV；
5) 工作環境為-35℃-75℃；
6) 支持1路RS485；
7) 支持1路可控電源輸出(控制對外供地電源)；
8) 支持4路干接點量輸入；
9) 支持4路繼電器輸出(220VAC/10A )，模組軟件重啟不改變繼電器狀態；
10) 支持1路SPK，可以直接驅動8歐2W喇叭，進行TTS播報；
11) 支持1路耳機，可以外接帶功放喇叭，進行TTS播報；
12) 支持西奧DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 7~36V，10W電源，推薦7V以上電源 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS485串口 | 數量 | 1路 |
參數 | 1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 | |
ADC | 1路，與供電電源并聯，只能采集供電電壓 | |
輸入 | 4路，光耦隔離，干接點輸入 | |
輸出 | 4路，220AVC 10/30DVC 10A，繼電器 | |
耳機孔 | 1路，可以外接功放，播放語音 | |
喇叭 | 1路SPK，可以直接驅動8歐2W喇叭 | |
尺寸 | 115*90*40mm | |
安裝方式 | 35mm導軌安裝和M3螺絲安裝 | |
編號 | 標識 | 功能 | 說明 |
1 | 繼電器輸出 | 繼電器輸出 | 3PIN繼電器，NC(常閉)、COM（公共端）、NO(常開) 220VAC/10A 或者30VDC/10A 默認COM與NC導通，打開繼電器后COM與NO導通 |
2 | VIN/GND | 供電電源 | 7~36V供電，10W電源；推薦12V 1A電源 支持供電電壓ADC采集 |
3 | IN/COM | 干接點輸入 | 4G光耦干接點輸入；IN和COM導通，IN觸發； COM實際是GND |
4 | VOUT/GND | 可控電源 | 可控輸出VIN的電壓，最大電流1A，一般用于小傳感器供電的控制 |
A B | RS485 | ||
5 | PWR | 電源指示燈 | |
NET | 系統指示燈 | ||
6 | ４G天線 | SMA接口 | |
7 | 耳機 | 可以接自帶功放的喇叭，可以TTS播報 | |
8 | Reload | 長按7秒，恢復出廠設置 | |
9 | MIC | 接咪頭，可以用來錄音 | |
10 | BOOT | 與USB配合用來升級 | |
11 | USB | 固件升級或調試日志 | |
12 | SPK | 喇叭 | 可以直接驅動8歐2W喇叭，可以TTS播報 |
13 | 外置SIM卡 | 翻蓋卡槽，中卡，優先使用 | |
14 | 內置SIM卡 | 無外置卡的時候使用 |
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
